XLamp® CMA3090 LED
115°视角 · 最大3600*mA驱动 · 最大2400*mA驱动 · 多电压配置
The XLamp® High‑Current LED Array family is optimized for best‑in‑class lumen output, efficacy and reliability at high drive currents. XLamp CMA LEDs share the same package design and LES sizes as Cree LED’s industry‑leading CXA2 Standard Density LED
核心性能亮点
基于官方规格书核心参数，带来极致性能与可靠性
3600*
最大驱动电流
最高驱动电流，支持大功率应用场景
—
结到焊点热阻
极低热阻提升散热效率，保障长时间稳定运行
115°
发光视角 (FWHM)
典型值，朗伯型发光分布
Class 3A
ESD防护等级
人体放电模型ESD防护
核心规格参数
测试条件：Tj = 85℃，基于官方规格书典型值
| 参数分类 | 参数项 | 参数值 | 备注 |
|---|---|---|---|
| 封装信息 | 发光视角 (FWHM) | 115° | 朗伯型发光分布 |
| ESD 耐受等级 | Class 3A | 人体放电模型8kV以上 | |
| 电气特性 | 最大直流驱动电流 | 3600* mA | 额定最大工作电流 |
| 最大直流驱动电流 | 2400* mA | 额定最大工作电流 | |
| 反向电压 | 最大值 0.1V | 反向保护 | |
| 正向电压 | 典型值 45V，最大值 50V | 48 V, @ 1800 mA, Tj = 85 °C | |
| 正向电压 | 典型值 68V，最大值 75V | 72 V, @ 1200 mA, Tj = 85 °C | |
| 光学与分bin | 分bin条件 | 85℃结温下分bin | 实际工作色温更准确 |
| 焊接与封装 | 回流焊标准 | JEDEC J-STD-020C | 峰值温度235-245℃ |
| 湿度敏感等级 | MSL 1 | ≤30℃/85%RH下无限车间寿命 | |
| 包装方式 | 卷带包装 | 标准SMT贴装适配 |
说明：
The XLamp® High‑Current LED Array family is optimized for best‑in‑class lumen output, efficacy and reliability at high drive currents. XLamp CMA LEDs share the same package design and LES sizes as Cree LED’s industry‑leading CXA2 Standard Density LEDs, enabling lighting manufacturers to address a ra
72V 配置可选。所有参数值均来自官方规格书，Cree LED保留更新权利，具体选型请联系代理商获取最新技术支持和报价。
典型应用场景
覆盖高端商业、工业、户外、特种照明等多个领域
户外与区域照明
基于规格书产品特性，适配户外与区域照明场景需求
- 城市道路与隧道照明
- 建筑外立面洗墙与投光
- 广场与公园区域照明
- 体育场与场馆高杆灯
户外与建筑照明
基于规格书产品特性，适配户外与建筑照明场景需求
- 城市道路照明
- 建筑外立面亮化
- 广场区域照明
- 体育场馆照明
工业与特种照明
基于规格书产品特性，适配工业与特种照明场景需求
- 工厂高棚灯
- 仓库与物流照明
- 机器视觉光源
- 特种环境灯具
移动与便携照明
基于规格书产品特性，适配移动与便携照明场景需求
- 强光手电筒
- 头灯与探照灯
- 应急与救援灯具
- 户外装备照明

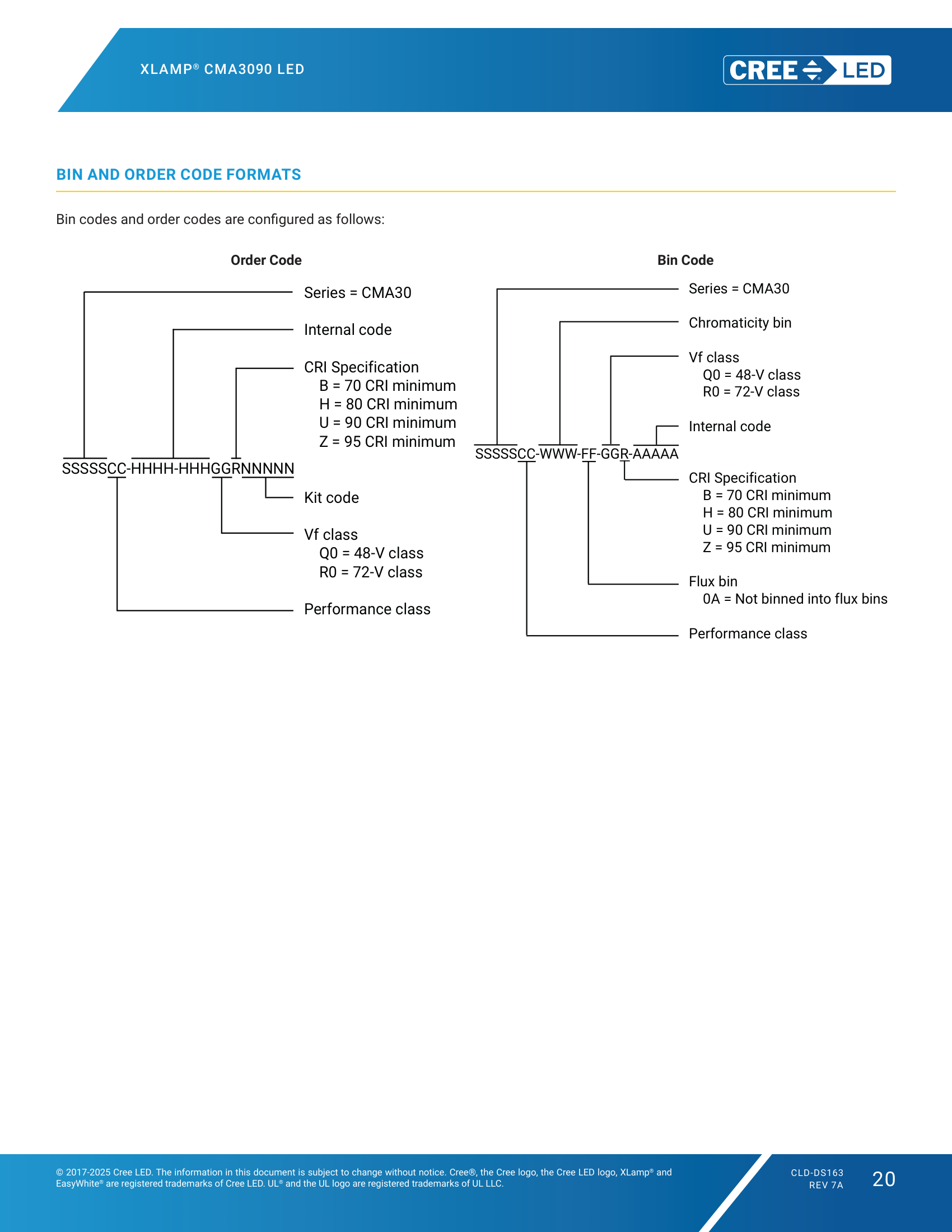

分BIN与订购编码格式
BIN AND ORDER CODE FORMATS · 完整订购编码规则与分BIN说明

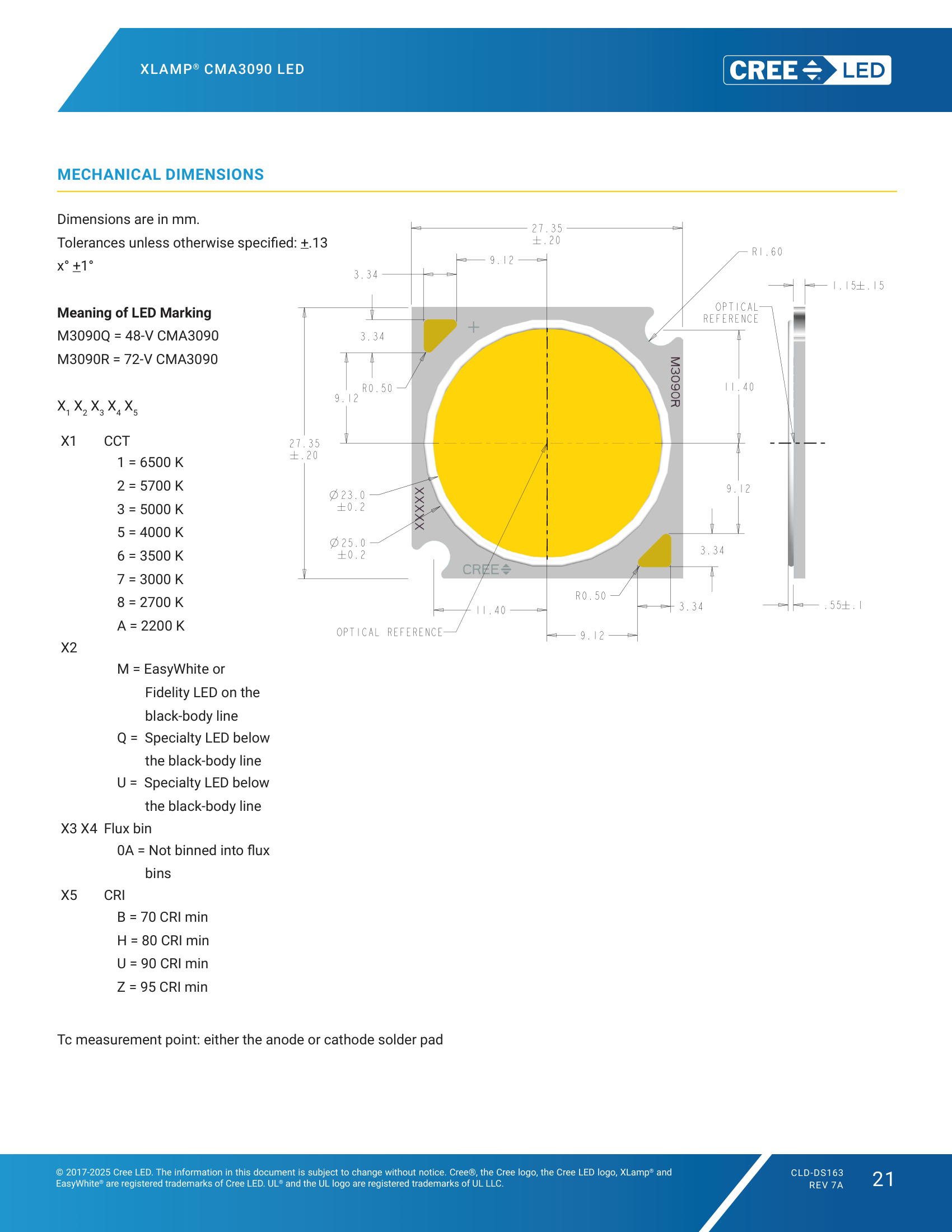

机械尺寸
MECHANICAL DIMENSIONS · 完整封装尺寸与推荐焊盘布局
可靠性与合规认证
工业级品质标准，降低项目落地风险
UL 认可组件
安全认证齐全
RoHS 合规
符合欧盟环保指令
REACH 合规
化学品安全管控
标准封装
成熟生态系统
工业级可靠性
严格按规格书分bin
卷带包装
自动化贴片适配
