分BIN与订购编码格式
BIN AND ORDER CODE FORMATS · 完整订购编码规则与分BIN说明
19mm大尺寸发光面 · 3300mA超高驱动电流 · 工业级高可靠性
基于官方规格书整理 · 技术选型参考
关键参数一目了然 · 快速评估器件性能
参数均来自官方规格书 CHARACTERISTICS 章节
测试基准条件：结温 Tj = 85℃
| 分类 | 参数项 | 规格详情 |
|---|---|---|
| ⚡ 电气特性 | 电压架构版本 | 36V class 单电压版本 |
| 最大直流驱动电流 | 36V 版本：3300 mA (3.3A) | |
| 典型正向电压 (额定电流下) |
36V @ 1400mA：典型值 34.0V，最大值 37.4V | |
| 反向电流 | 最大值 0.1 mA | |
| 静电防护等级 | HBM 人体放电模型 Class 3A (per JEDEC JS-001-2012) | |
| 💡 光学特性 | 发光视角 (FWHM) | 115° 朗伯分布，色度均匀性优异 |
| 光学源尺寸 | 19mm 大尺寸发光面 | |
| 色温范围 | 2200K ~ 6500K 全档位覆盖 | |
| 显色指数等级 | 标准70CRI / 高显80CRI / 专业90CRI / 旗舰95CRI | |
| 色容差分档 | EasyWhite® 技术，支持 2步 / 3步 / 5步 分bin，批次一致性优异 | |
| 🔥 热学特性 | 推荐LES最高温度 | 140 ℃ |
| 工作结温范围 | 最低 -40℃，推荐LES不超过140℃ | |
| 焊接工艺 | 顶部焊接连接，兼容标准回流焊工艺 | |
| 📐 机械特性 | 封装尺寸 | 约 24mm × 24mm 标准COB封装 |
| 焊盘兼容性 | 与CXA25、CXB25系列机械光学设计兼容 | |
| 包装方式 | 托盘包装，每盘20颗，每箱100颗 |
覆盖商业、户外、工业、家居四大领域
高端商场轨道射灯、品牌专卖店重点照明、超市生鲜区照明、珠宝店展柜照明、酒店大堂筒灯
普通COB光通量不足，需要多颗拼接导致设计复杂；低显色光源让商品色彩失真，影响顾客购买欲望；长时间点亮光衰快，维护成本高
户外投光灯、洗墙灯、广场高杆灯、园林景观射灯、建筑轮廓照明、隧道照明
户外环境温差大，普通LED可靠性不足寿命短；多灯珠方案散热设计复杂，系统成本高；远距离投光中心光强不够
高端住宅筒灯、射灯、客厅主灯、办公室面板灯、会议室照明、酒店客房照明
低端LED显色性差，家居环境显得压抑；多灯拼接时色差明显，影响整体美观；调光时色温漂移，体验不佳
工厂厂房工矿灯、仓库照明、停车场照明、地铁站照明、大型超市照明、体育馆照明
传统金卤灯功耗高、寿命短、维护频繁；多灯珠方案BOM成本高，散热复杂；24小时连续运行光衰快

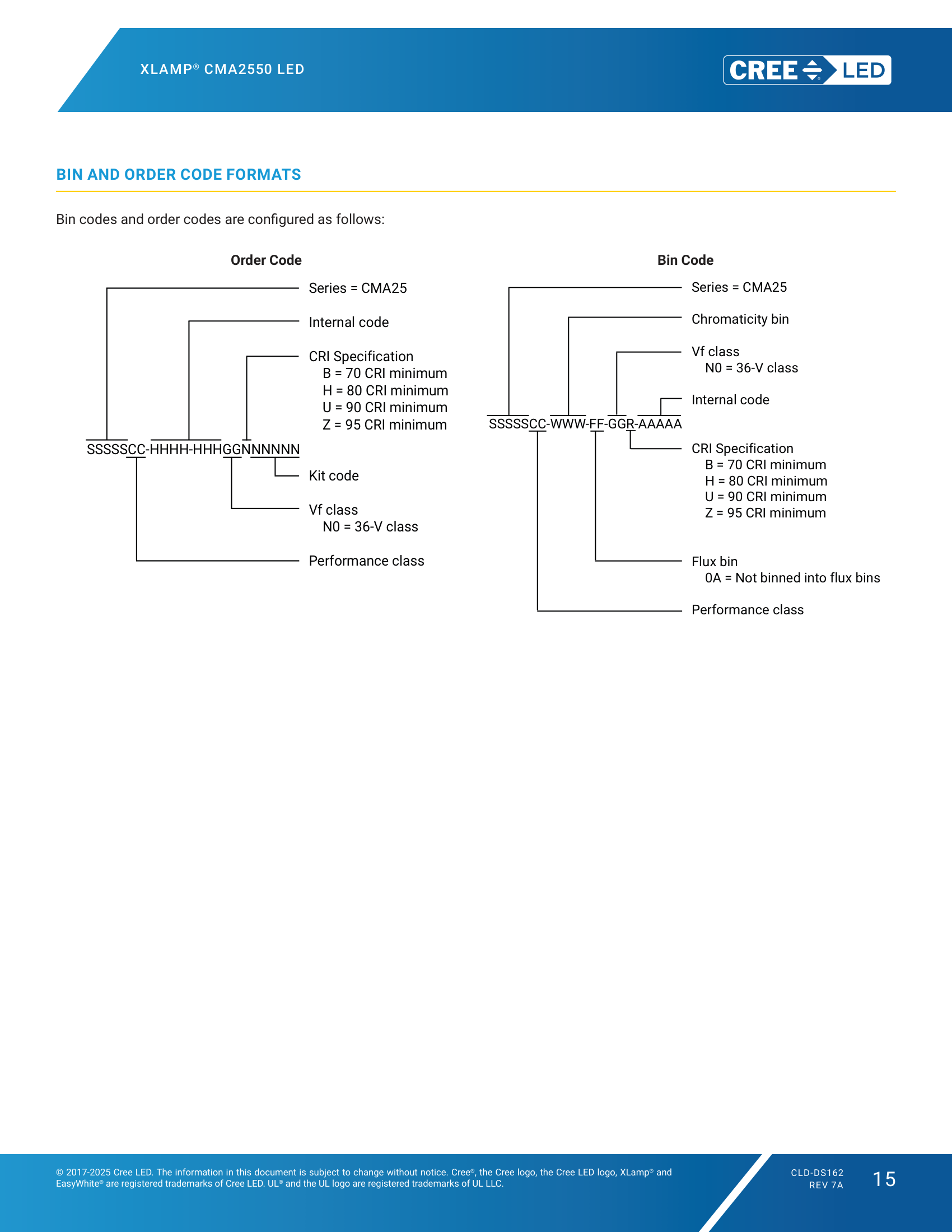

BIN AND ORDER CODE FORMATS · 完整订购编码规则与分BIN说明

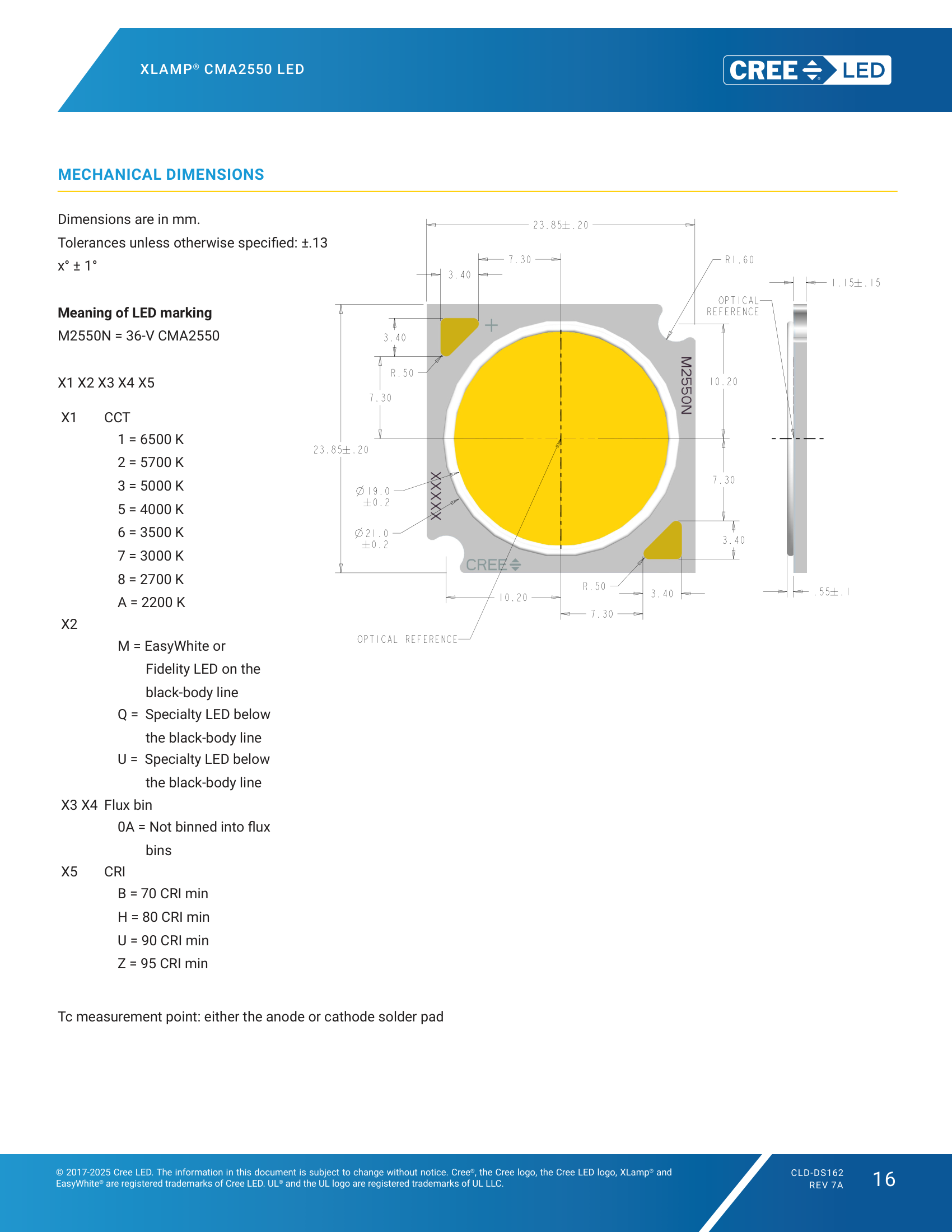

MECHANICAL DIMENSIONS · 完整封装尺寸与推荐焊盘布局
工业级品质标准，降低项目落地风险
