分BIN与订购编码格式
BIN AND ORDER CODE FORMATS · 完整订购编码规则与分BIN说明
双色温可调 · 棋盘式混光布局 · 90CRI高显色
基于官方规格书整理 · 技术选型参考
关键参数一目了然 · 快速评估器件性能
三种色温组合，适配不同场景调光调色需求
参数均来自官方规格书 CHARACTERISTICS 章节
测试基准条件：结温 Tj = 85℃
| 分类 | 参数项 | 规格详情 |
|---|---|---|
| ⚡ 电气特性 | 通道数量 | 双通道独立驱动，冷暖白光分别控制 |
| 最大驱动电流 | 每通道 350 mA，双通道独立控制 | |
| 典型正向电压 (额定电流下) |
@ 180mA：典型值 36.4V，最大值 37.4V | |
| 反向耐压 | 最大值 1V | |
| 静电防护等级 | HBM 人体放电模型 Class 3A (Mil-Std-883D) | |
| 💡 光学特性 | 发光视角 (FWHM) | 114° 朗伯分布，混色均匀性优异 |
| 光学源尺寸 | 约 6mm 发光面，适配小尺寸透镜 | |
| 色温组合 | 6500K/2700K、5000K/2200K、4000K/1800K | |
| 显色指数等级 | 全系列 90 CRI minimum，高显色标准 | |
| 色容差分档 | 3步分bin，色温一致性优异 | |
| 典型光通量 | 6500K: 807lm / 2700K: 716lm / 1800K: 460lm @ 180mA | |
| 🔥 热学特性 | 推荐LES最高温度 | 140 ℃ |
| 工作结温范围 | 最低 -40℃，推荐LES不超过140℃ | |
| 焊接工艺 | 顶部焊接连接，兼容标准回流焊工艺 | |
| 📐 机械特性 | 封装尺寸 | 标准COB封装，适配主流6mm发光面透镜 |
| 混光布局 | 棋盘式双通道布局，混色效果最佳 | |
| 包装方式 | 托盘包装，适合批量生产 |
智能照明、氛围营造、健康照明首选
智能筒灯、智能射灯、客厅主灯、卧室氛围灯、书房护眼灯、语音控制调光调色
普通双色LED混色不均，出现黄边或蓝边；低显色光源，家居环境色彩失真；调光过程色温漂移，体验不佳
酒店客房智能灯、大堂可调色温灯、餐厅氛围灯、会所场景模式照明、宴会厅调光系统
固定色温无法满足不同场景需求；多灯色温不一致，影响整体档次；维护更换时色差明显
品牌专卖店可调光射灯、服装店场景照明、珠宝展柜重点照明、超市生鲜区调光系统
固定色温无法适配不同商品展示需求；低显色光源让商品色彩失真；早晚营业模式切换不便
办公室人体节律照明、教室护眼照明、医院病房可调光灯、康复中心氛围照明
固定色温不符合人体节律，影响工作效率；眩光严重，易疲劳；显色性差，影响视觉健康

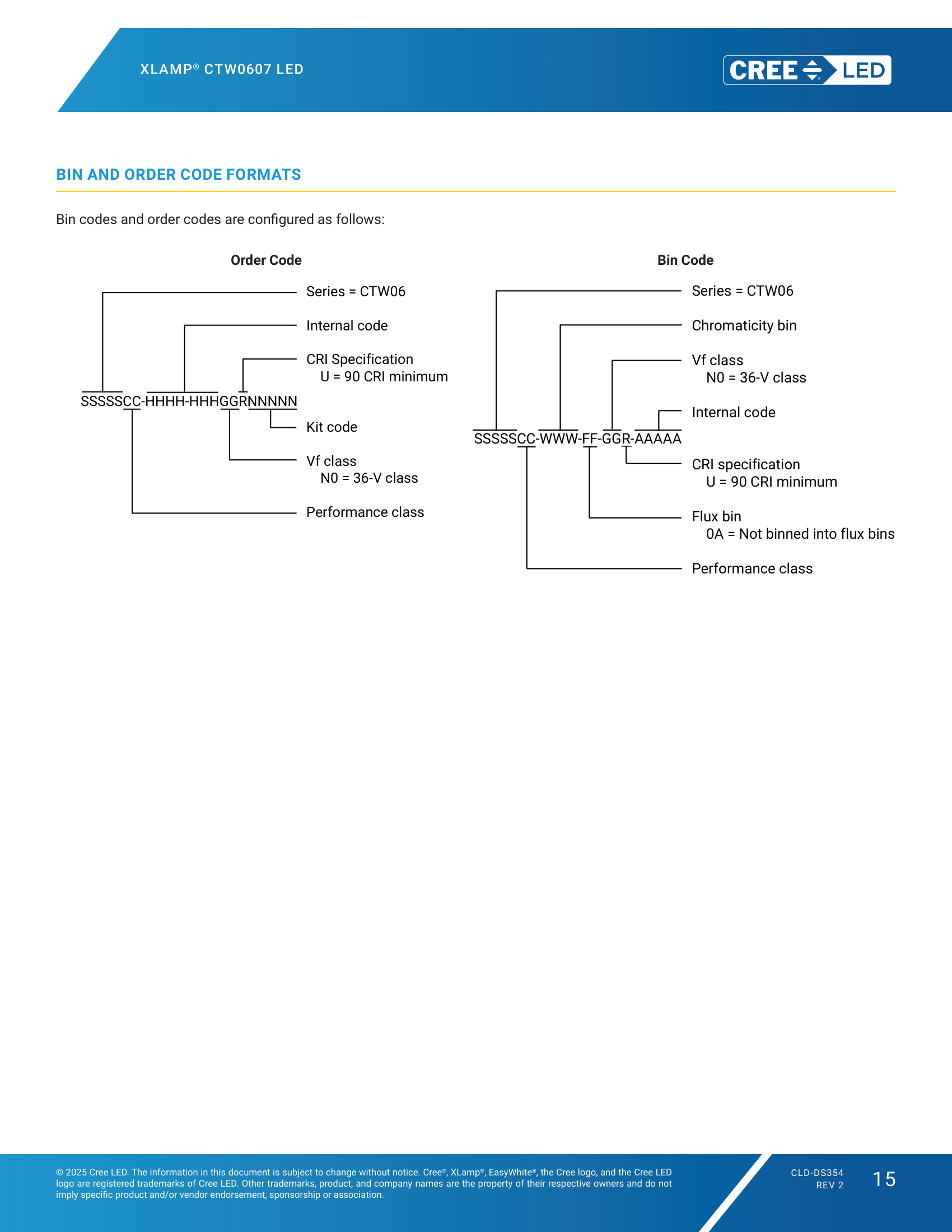

BIN AND ORDER CODE FORMATS · 完整订购编码规则与分BIN说明

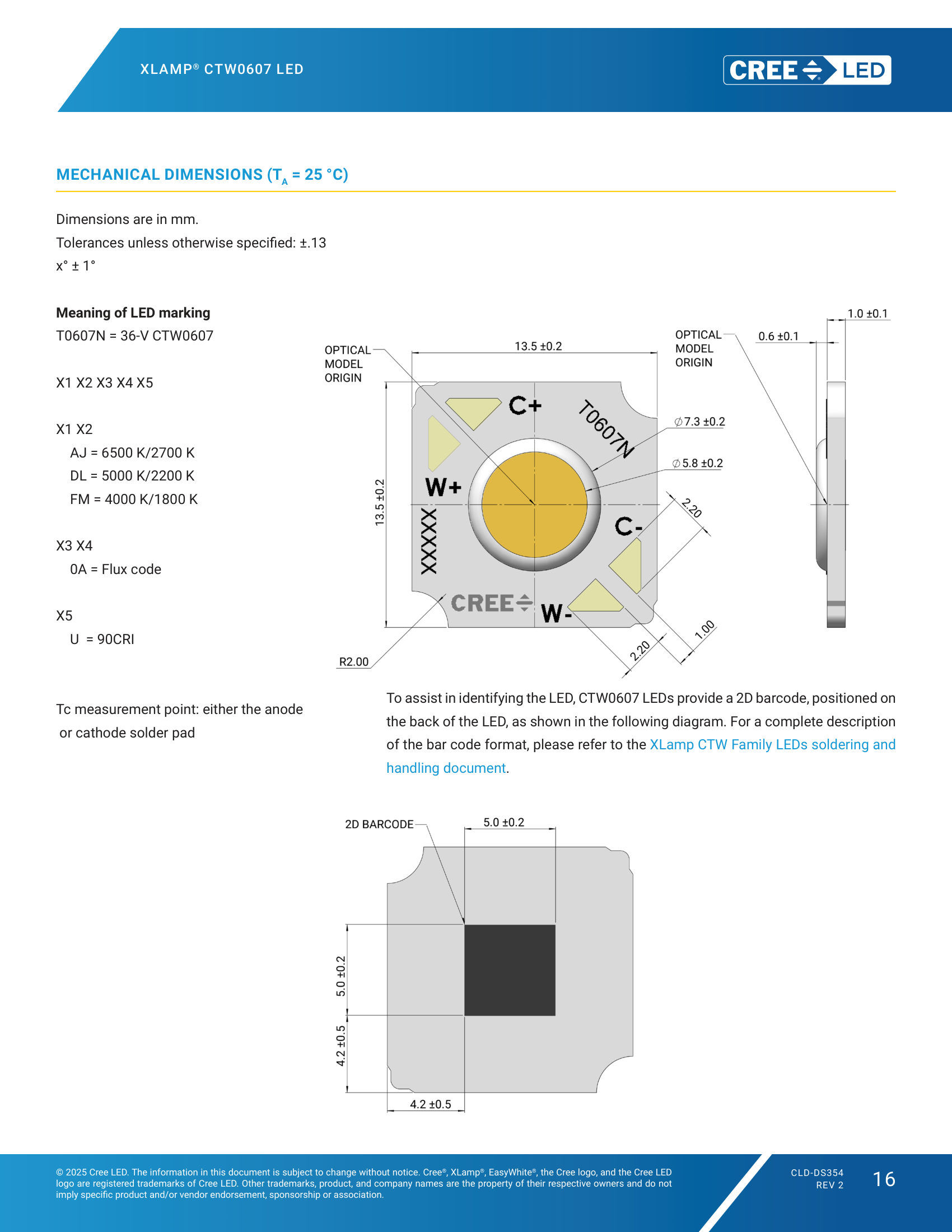

MECHANICAL DIMENSIONS · 完整封装尺寸与推荐焊盘布局
工业级品质标准，降低项目落地风险
