XLamp® J 5050 LED
低热阻1.2°C/W · 120°视角 · 多电压配置 · 基于官方规格书
J Series® LEDs extend Cree LED’s industry‑leading portfolio of lighting‑class LEDs to a broader set of applications. The J Series 5050 LEDs deliver high-power light output, high efficacy and excellent value in a reliable package. The J Series 5050 L
核心性能亮点
基于官方规格书核心参数，带来极致性能与可靠性
1.0A
最大驱动电流
最高驱动电流，支持大功率应用场景
1.2 ℃/W
结到焊点热阻
极低热阻提升散热效率，保障长时间稳定运行
120°
发光视角 (FWHM)
典型值，朗伯型发光分布
Class 2
ESD防护等级
人体放电模型ESD防护
核心规格参数
测试条件：Tj = 85℃，基于官方规格书典型值
| 参数分类 | 参数项 | 参数值 | 备注 |
|---|---|---|---|
| 封装信息 | 发光视角 (FWHM) | 120° | 朗伯型发光分布 |
| ESD 耐受等级 | Class 2 | 人体放电模型8kV以上 | |
| 电气特性 | 电压温度系数 | ‑2.0 mV/℃ | 结温变化引起的电压漂移 |
| 最大直流驱动电流 | 1000 mA | 额定最大工作电流 | |
| 反向电压 | 最大值 5V | 反向保护 | |
| 正向电压 | 典型值 5.54V，最大值 5.8V | @ 180 mA, 25 °C | |
| 热学特性 | 结温到焊盘热阻 | 1.2 ℃/W | 典型值，按JEDEC JESD51-14标准测试 |
| 最大允许结温 | 125 ℃ | 器件额定最高工作结温 | |
| 光学与分bin | 色温范围 | 2200K ~ 6500K | 覆盖暖白到冷白全区间 |
| CRI 选项 | 70 CRI / 80 CRI / 90 CRI | 多档显色指数可选 | |
| 分bin条件 | 85℃结温下分bin | 实际工作色温更准确 | |
| 焊接与封装 | 回流焊标准 | JEDEC J-STD-020C | 峰值温度235-245℃ |
| 湿度敏感等级 | MSL 1 | ≤30℃/85%RH下无限车间寿命 | |
| 包装方式 | 卷带包装 | 标准SMT贴装适配 |
说明：
J Series® LEDs extend Cree LED’s industry‑leading portfolio of lighting‑class LEDs to a broader set of applications. The J Series 5050 LEDs deliver high-power light output, high efficacy and excellent value in a reliable package. The J Series 5050 LEDs are optimized for medium‑density lighting appl
6V / 36V / 9V 配置可选。色温覆盖 2200K ~ 6500K。所有参数值均来自官方规格书，Cree LED保留更新权利，具体选型请联系代理商获取最新技术支持和报价。
典型应用场景
覆盖高端商业、工业、户外、特种照明等多个领域
户外与区域照明
基于规格书产品特性，适配户外与区域照明场景需求
- 城市道路与隧道照明
- 建筑外立面洗墙与投光
- 广场与公园区域照明
- 体育场与场馆高杆灯
室内通用照明
基于规格书产品特性，适配室内通用照明场景需求
- LED灯泡与筒灯
- 面板灯与吸顶灯
- 商业空间射灯
- 酒店与住宅照明
定向与精准照明
基于规格书产品特性，适配定向与精准照明场景需求
- 轨道灯与射灯
- 重点照明与展示照明
- 展览与博物馆照明
- 高端零售照明
植物与园艺照明
基于规格书产品特性，适配植物与园艺照明场景需求
- 植物生长灯
- 温室大棚补光
- 垂直农场照明
- 特殊光谱应用

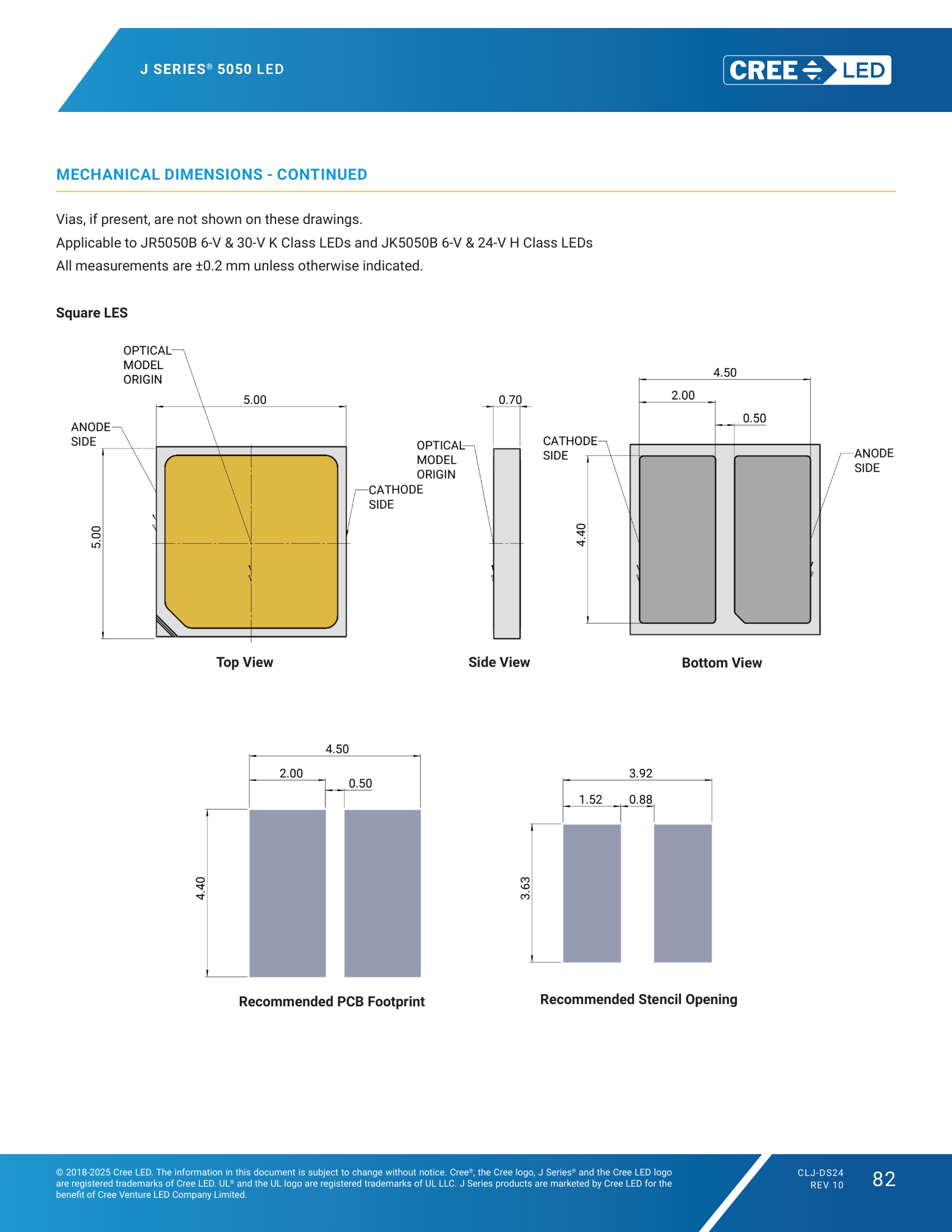

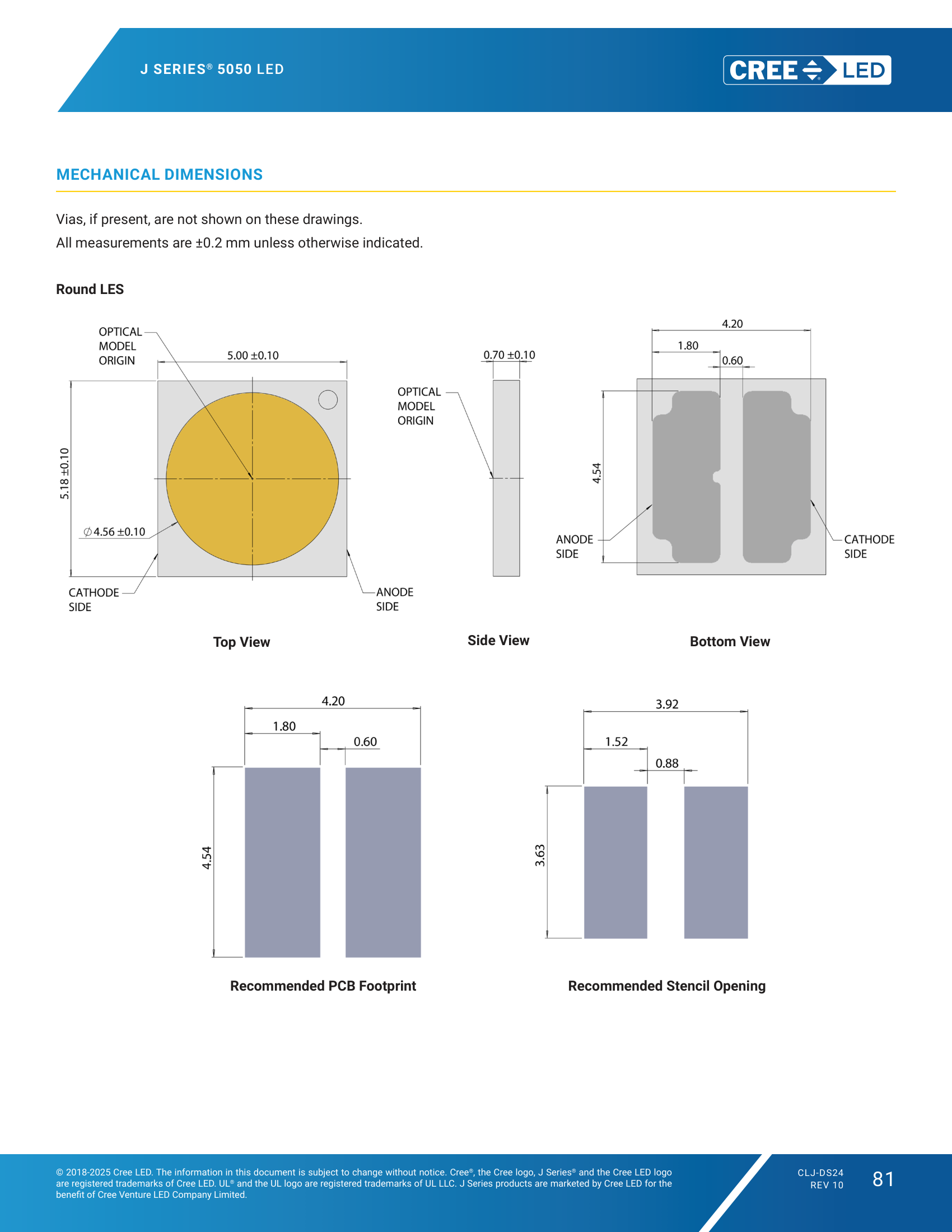

机械尺寸
MECHANICAL DIMENSIONS · 完整封装尺寸与推荐焊盘布局
可靠性与合规认证
工业级品质标准，降低项目落地风险
UL 认可组件
安全认证齐全
RoHS 合规
符合欧盟环保指令
REACH 合规
化学品安全管控
标准封装
成熟生态系统
工业级可靠性
严格按规格书分bin
卷带包装
自动化贴片适配
