XLamp® XBH LED
低热阻3.5°C/W · 110°视角 · 基于官方规格书
XLamp® XB-H delivers breakthrough combination of lumen output and efficacy in a small package. Delivering more than 500 lumens at 1.5 A, 25 °C in a 2.45 mm2 package, the XB-H LED offers triple the lumen density of competing high‑power LEDs to signif
核心性能亮点
基于官方规格书核心参数，带来极致性能与可靠性
1.5A
最大驱动电流
最高驱动电流，支持大功率应用场景
3.5 ℃/W
结到焊点热阻
极低热阻提升散热效率，保障长时间稳定运行
110°
发光视角 (FWHM)
典型值，朗伯型发光分布
Class 3B
ESD防护等级
人体放电模型ESD防护
核心规格参数
测试条件：Tj = 85℃，基于官方规格书典型值
| 参数分类 | 参数项 | 参数值 | 备注 |
|---|---|---|---|
| 封装信息 | 发光视角 (FWHM) | 110° | 朗伯型发光分布 |
| ESD 耐受等级 | Class 3B | 人体放电模型8kV以上 | |
| 电气特性 | 电压温度系数 | -1.3 mV/℃ | 结温变化引起的电压漂移 |
| 最大直流驱动电流 | 1500 mA | 额定最大工作电流 | |
| 反向电压 | 最大值 1V | 反向保护 | |
| 正向电压 | 典型值 2.86V，最大值 3.3V | @ 700 mA, 85 °C | |
| 正向电压 | 典型值 2.95V | @ 1000 mA, 85 °C | |
| 正向电压 | 典型值 3.08V | @ 1500 mA, 85 °C | |
| 热学特性 | 结温到焊盘热阻 | 3.5 ℃/W | 典型值，按JEDEC JESD51-14标准测试 |
| 最大允许结温 | 150 ℃ | 器件额定最高工作结温 | |
| 光学与分bin | 色温范围 | 2600K ~ 5700K | 覆盖暖白到冷白全区间 |
| CRI 选项 | 80 CRI / 85 CRI / 90 CRI | 多档显色指数可选 | |
| 分bin条件 | 85℃结温下分bin | 实际工作色温更准确 | |
| 焊接与封装 | 回流焊标准 | JEDEC J-STD-020C | 峰值温度235-245℃ |
| 湿度敏感等级 | MSL 1 | ≤30℃/85%RH下无限车间寿命 | |
| 包装方式 | 卷带包装 | 标准SMT贴装适配 |
说明：
XLamp® XB-H delivers breakthrough combination of lumen output and efficacy in a small package. Delivering more than 500 lumens at 1.5 A, 25 °C in a 2.45 mm2 package, the XB-H LED offers triple the lumen density of competing high‑power LEDs to significantly increase the performance of today’s lighti
色温覆盖 2600K ~ 5700K。所有参数值均来自官方规格书，Cree LED保留更新权利，具体选型请联系代理商获取最新技术支持和报价。
典型应用场景
覆盖高端商业、工业、户外、特种照明等多个领域
户外与区域照明
基于规格书产品特性，适配户外与区域照明场景需求
- 城市道路与隧道照明
- 建筑外立面洗墙与投光
- 广场与公园区域照明
- 体育场与场馆高杆灯
定向与精准照明
基于规格书产品特性，适配定向与精准照明场景需求
- 轨道灯与射灯
- 重点照明与展示照明
- 展览与博物馆照明
- 高端零售照明
户外与建筑照明
基于规格书产品特性，适配户外与建筑照明场景需求
- 城市道路照明
- 建筑外立面亮化
- 广场区域照明
- 体育场馆照明
工业与特种照明
基于规格书产品特性，适配工业与特种照明场景需求
- 工厂高棚灯
- 仓库与物流照明
- 机器视觉光源
- 特种环境灯具

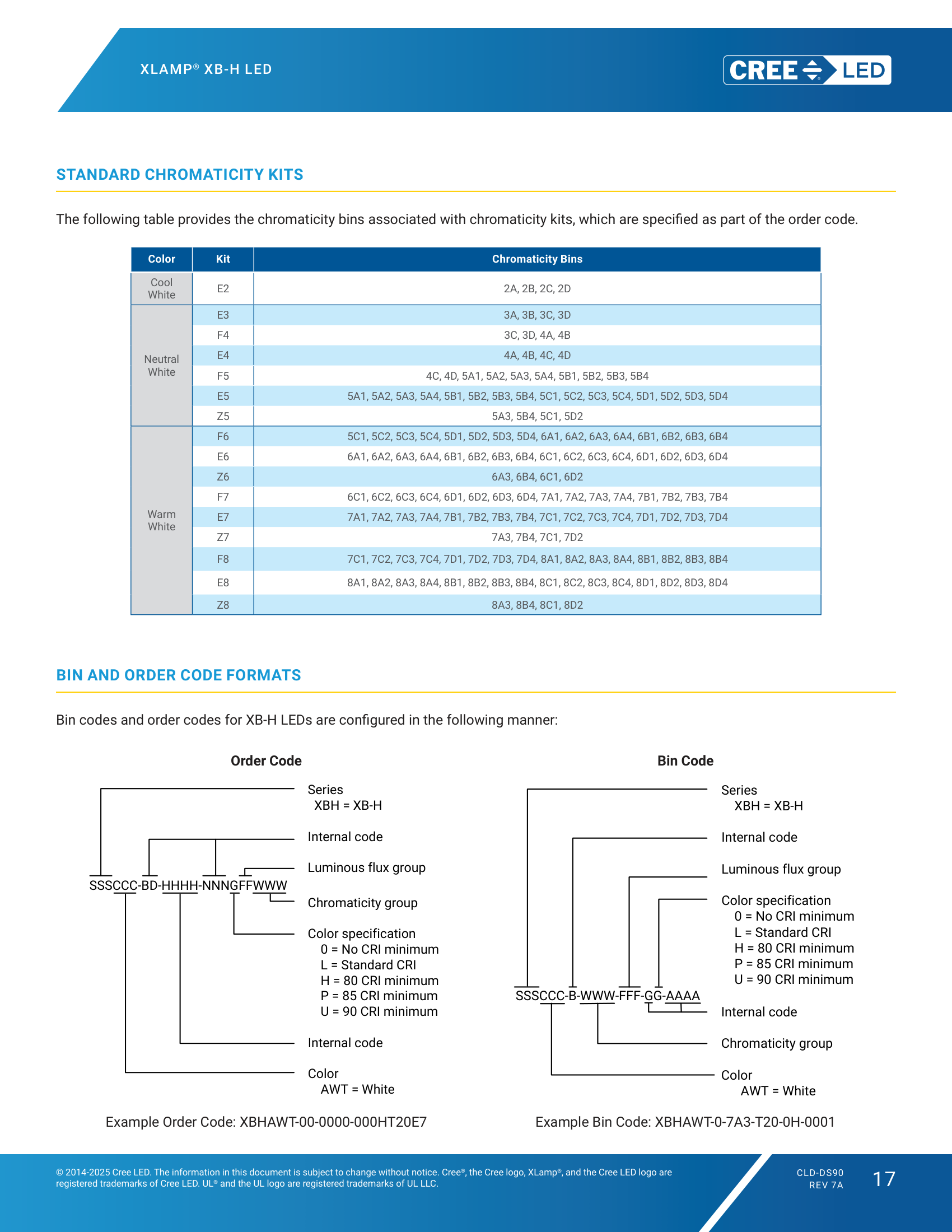

分BIN与订购编码格式
BIN AND ORDER CODE FORMATS · 完整订购编码规则与分BIN说明

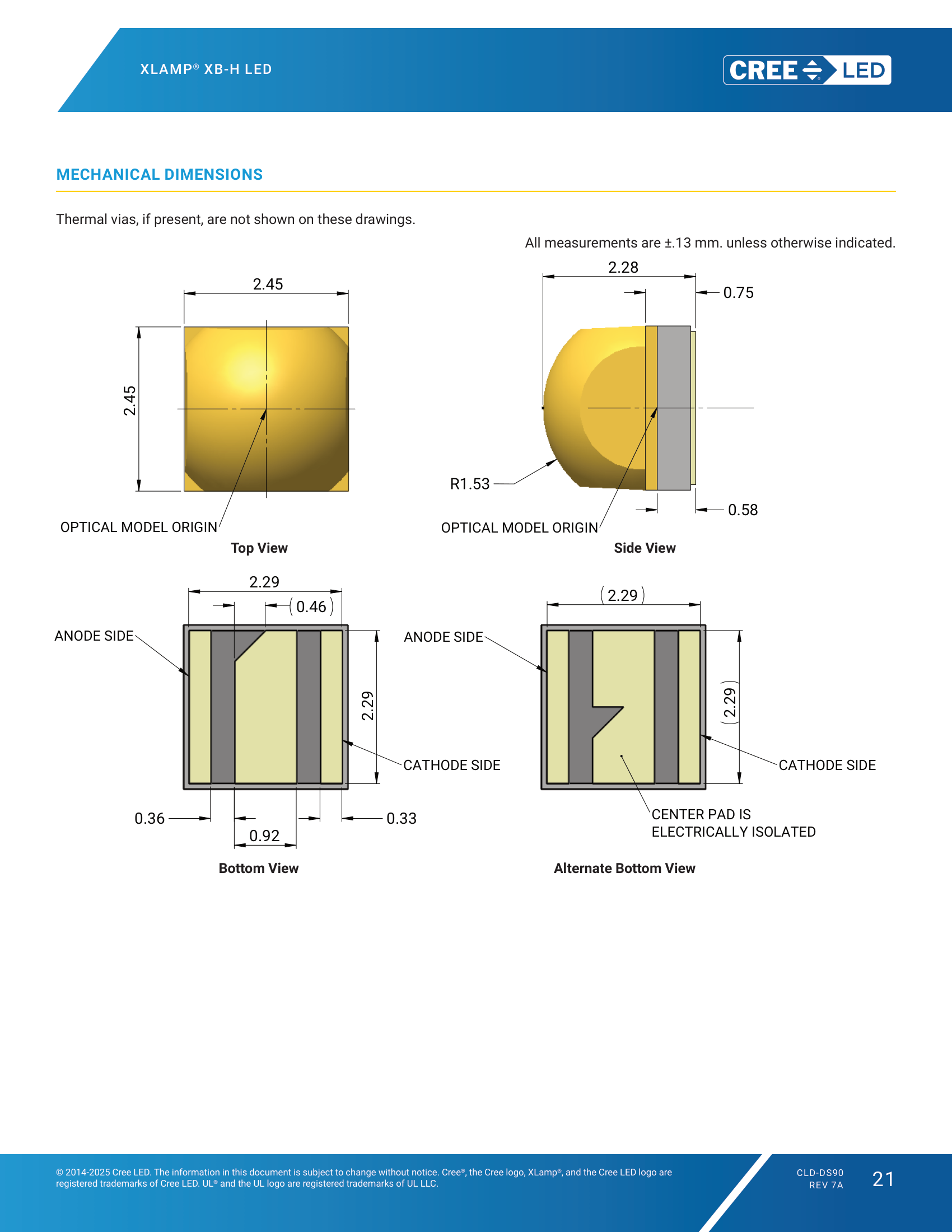

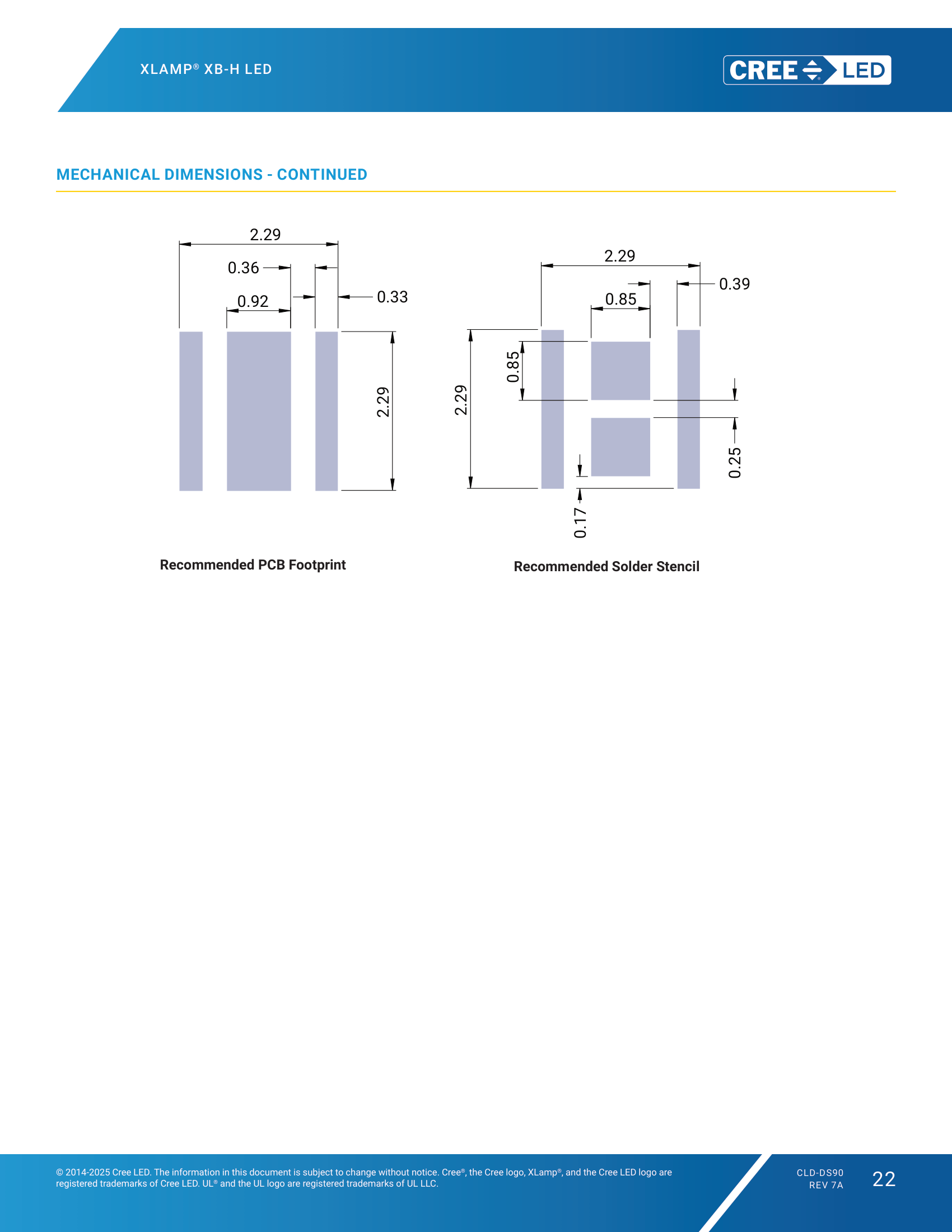

机械尺寸
MECHANICAL DIMENSIONS · 完整封装尺寸与推荐焊盘布局
可靠性与合规认证
工业级品质标准，降低项目落地风险
UL 认可组件
安全认证齐全
RoHS 合规
符合欧盟环保指令
REACH 合规
化学品安全管控
标准封装
成熟生态系统
工业级可靠性
严格按规格书分bin
卷带包装
自动化贴片适配
