XLamp® XD16 LED
低热阻1.8°C/W · 135°视角 · 最大2000mA驱动 · 基于官方规格书
The XLamp® XD16 LEDs are the industry’s first Extreme Density LEDs, delivering up to 5½ times higher lumen density than Cree LED’s previous generation of high‑power LEDs. The ceramic‑based XD16 LED is built on Cree LED’s groundbreaking NX Technology
核心性能亮点
基于官方规格书核心参数，带来极致性能与可靠性
2.0A
最大驱动电流
最高驱动电流，支持大功率应用场景
1.8 ℃/W
结到焊点热阻
极低热阻提升散热效率，保障长时间稳定运行
135°
发光视角 (FWHM)
典型值，朗伯型发光分布
—
封装尺寸
标准封装
核心规格参数
测试条件：Tj = 85℃，基于官方规格书典型值
| 参数分类 | 参数项 | 参数值 | 备注 |
|---|---|---|---|
| 封装信息 | 发光视角 (FWHM) | 135° | 朗伯型发光分布 |
| 电气特性 | 电压温度系数 | -1.3 mV/℃ | 结温变化引起的电压漂移 |
| 最大直流驱动电流 | 2000 mA | 额定最大工作电流 | |
| 反向电压 | 最大值 1V | 反向保护 | |
| 正向电压 | 典型值 2.73V，最大值 3V | @ 350 mA, 85 °C | |
| 热学特性 | 结温到焊盘热阻 | 1.8 ℃/W | 典型值，按JEDEC JESD51-14标准测试 |
| 最大允许结温 | 150 ℃ | 器件额定最高工作结温 | |
| 光学与分bin | 色温范围 | 5700K ~ 7000K | 覆盖暖白到冷白全区间 |
| CRI 选项 | 70 CRI / 80 CRI / 90 CRI | 多档显色指数可选 | |
| 分bin条件 | 85℃结温下分bin | 实际工作色温更准确 | |
| 焊接与封装 | 回流焊标准 | JEDEC J-STD-020C | 峰值温度235-245℃ |
| 湿度敏感等级 | MSL 1 | ≤30℃/85%RH下无限车间寿命 | |
| 包装方式 | 卷带包装 | 标准SMT贴装适配 |
说明：
The XLamp® XD16 LEDs are the industry’s first Extreme Density LEDs, delivering up to 5½ times higher lumen density than Cree LED’s previous generation of high‑power LEDs. The ceramic‑based XD16 LED is built on Cree LED’s groundbreaking NX Technology Platform address challenges with luminaire manufac
色温覆盖 5700K ~ 7000K。所有参数值均来自官方规格书，Cree LED保留更新权利，具体选型请联系代理商获取最新技术支持和报价。
典型应用场景
覆盖高端商业、工业、户外、特种照明等多个领域
户外与区域照明
基于规格书产品特性，适配户外与区域照明场景需求
- 城市道路与隧道照明
- 建筑外立面洗墙与投光
- 广场与公园区域照明
- 体育场与场馆高杆灯
工业与特种照明
基于规格书产品特性，适配工业与特种照明场景需求
- 工厂厂房高天棚照明
- 机器视觉与检测光源
- 矿用与防爆照明设备
- 低温与高温特种环境灯具
定向与精准照明
基于规格书产品特性，适配定向与精准照明场景需求
- 轨道灯与射灯
- 重点照明与展示照明
- 展览与博物馆照明
- 高端零售照明
彩色与调光照明
基于规格书产品特性，适配彩色与调光照明场景需求
- 可调色温灯具
- 全彩舞台灯光
- 氛围灯光方案
- 高显色彩色照明

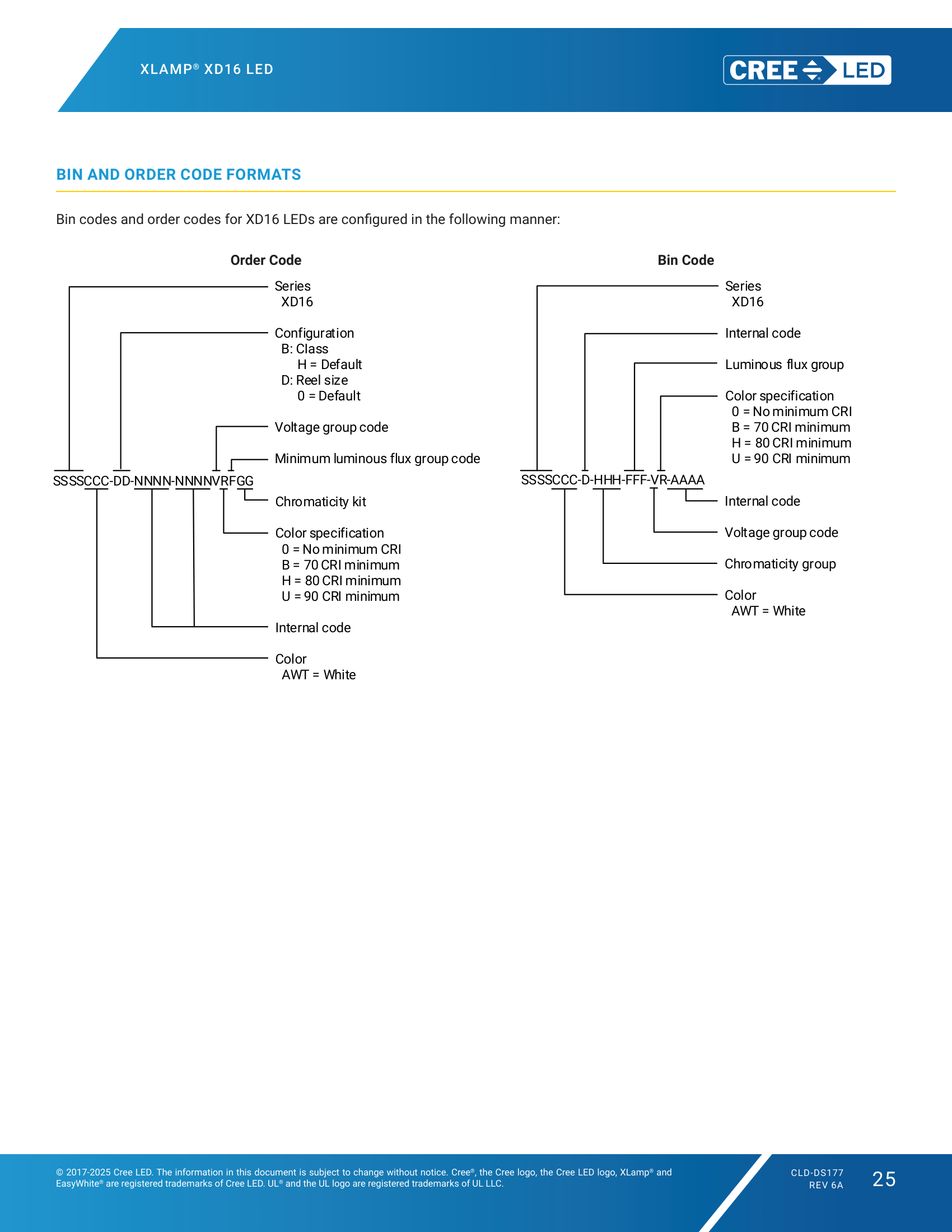

分BIN与订购编码格式
BIN AND ORDER CODE FORMATS · 完整订购编码规则与分BIN说明

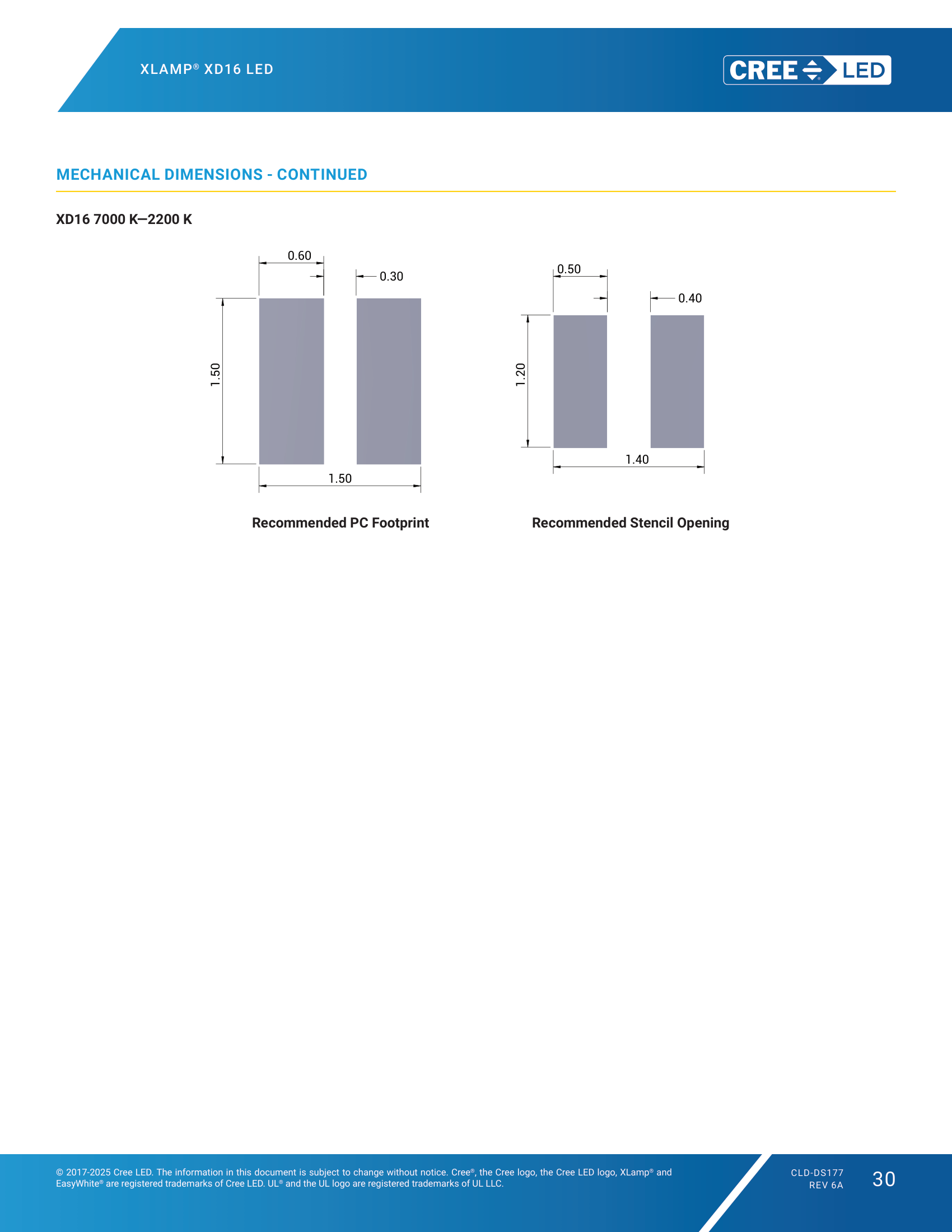

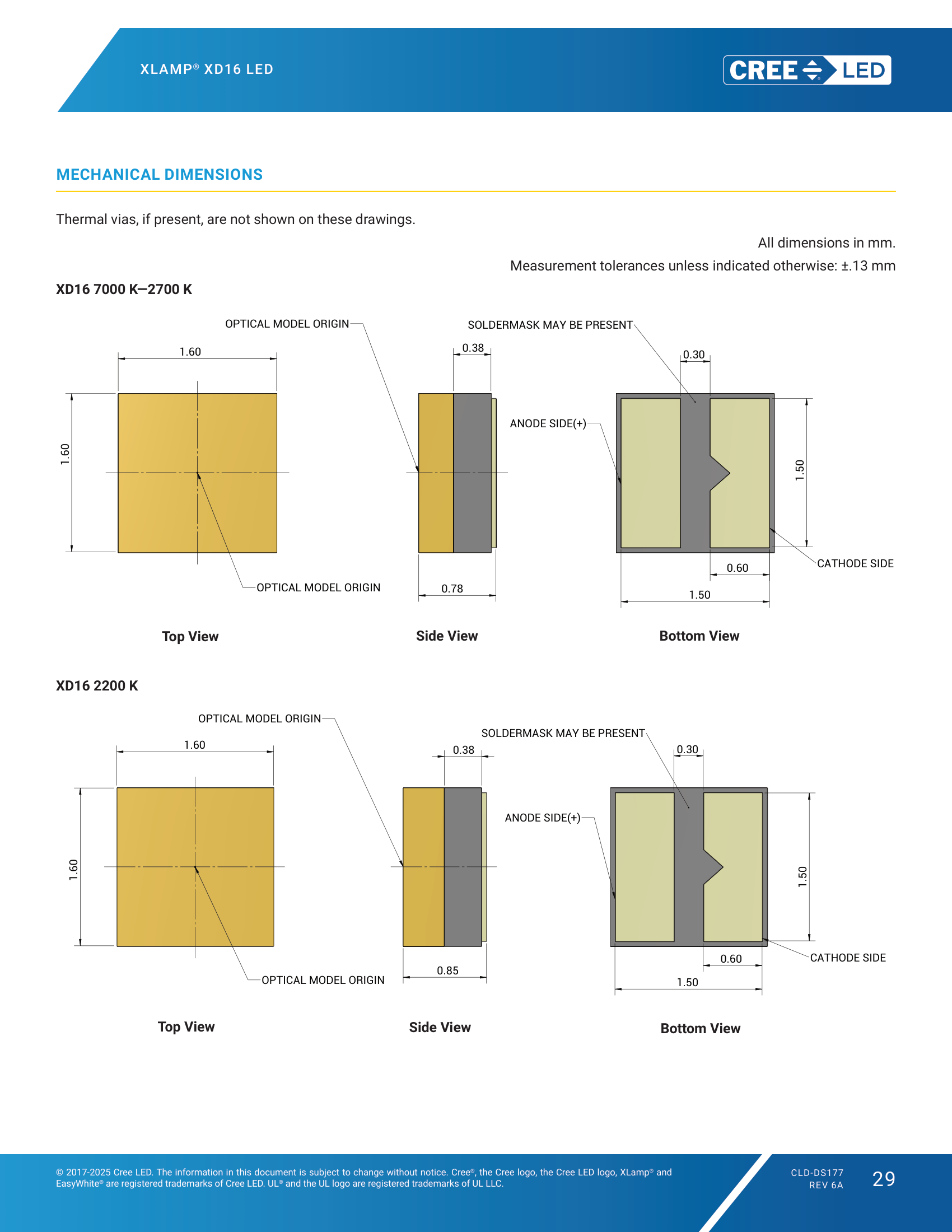

机械尺寸
MECHANICAL DIMENSIONS · 完整封装尺寸与推荐焊盘布局
可靠性与合规认证
工业级品质标准，降低项目落地风险
UL 认可组件
安全认证齐全
RoHS 合规
符合欧盟环保指令
REACH 合规
化学品安全管控
标准封装
成熟生态系统
工业级可靠性
严格按规格书分bin
卷带包装
自动化贴片适配
