XLamp® XFL05K LED
5000流明级高功率便携照明LED，高密度与高亮度双版本，3V/6V电压可选
XLamp XFL05K是科锐XFL系列中针对5000流明级便携照明优化的LED产品，是专为手电筒及其他便携式照明应用在光输出、光学性能和价值方面全面优化的LED系列。 相比同光输出竞品，XFL05K拥有小90%的发光面（LES），可打造更优光束形状、更少色彩偏差和更远投射距离的便携照明产品。 产品提供High Density（高密度泛光）和High Intensity（高强度聚光）两个光学版本，支持3V与6V两种电压配置，广泛适用于强光手电、户外搜索灯、车载应急灯等高端便携照明场景。
核心性能亮点
基于官方规格书核心参数，带来极致性能与可靠性
核心规格参数
测试条件：Tj = 25℃，基于官方规格书典型值
| 参数分类 | 参数项 | 参数值 | 备注 |
|---|---|---|---|

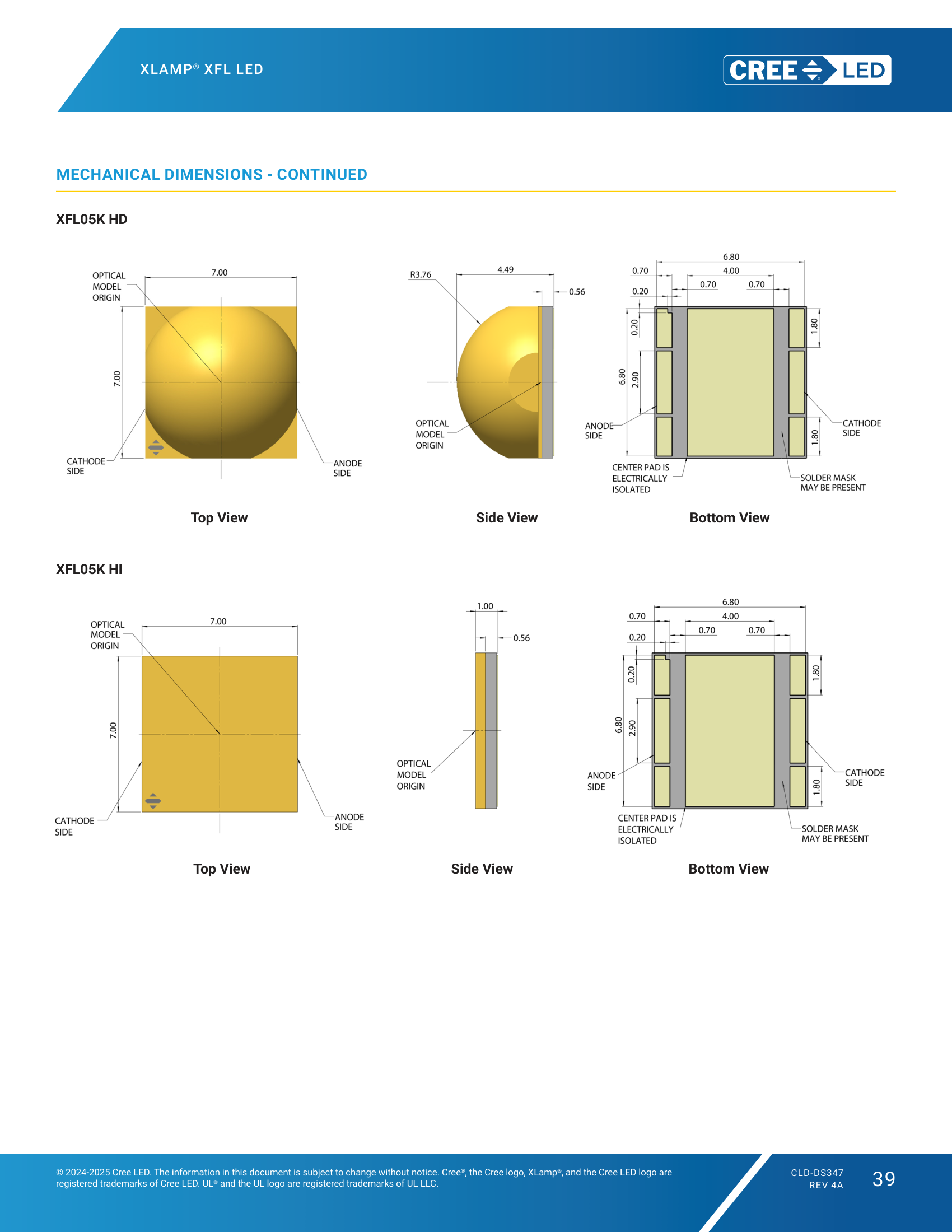

| 封装信息 | 封装尺寸 | 约7.0 x 7.0 mm 陶瓷封装 | 适配标准SMT贴装工艺 |
| 视角 (FWHM) | 高密度140° / 高亮度130° | 朗伯型发光分布 | |
| 热路径特性 | 电中性热路径设计 | 降低系统电磁干扰风险 | |
| 电气特性 | 3V版 正向电压 | 典型值 2.8V，最大值 3.1V | @ 3500mA, 25℃ |
| 6V版 正向电压 | 典型值 5.7V，最大值 6.1V | @ 1400mA, 25℃ | |
| 最大驱动电流 | 3V: 30A / 6V: 15A | @90℃结温峰值电流，需结合结温限制降额 | |
| 电压温度系数 | 3V: -1.3 mV/℃ / 6V: -2.6 mV/℃ | 结温变化引起的电压漂移 | |
| 反向耐压 | 最大 5V | 额定反向电压上限 | |
| 热学特性 | 结温到焊盘热阻 | 0.3 ℃/W | 典型值，按JEDEC JESD51-14标准测试 |
| 最大允许结温 | 150 ℃ | 器件额定最高工作结温 | |
| 光学与分bin | 色温选项 | 6500K / 5700K / 5000K | ANSI标准冷白与中性白 |
| CRI 选项 | 最小70 CRI全系列；6V HD版支持最小80 CRI | 80 CRI仅5000K色温可选 | |
| 分bin条件 | 25℃结温下分bin | ANSI标准色度区域划分 | |
| 焊接与包装 | 回流焊标准 | JEDEC J-STD-020C 兼容 | 峰值温度235-245℃ |
| 湿度敏感等级 | MSL 1 | ≤30℃/85%RH下无限车间寿命 | |
| 包装方式 | 卷带包装，16mm带宽 | 标准SMT自动贴装适配 |
双光学版本对比
针对不同光学需求提供精准方案，同封装尺寸无缝切换
XFL05K High Density
高密度泛光版最大化发光面积，140°宽视角，实现均匀柔和的大面积泛光效果
- 140°朗伯型发光分布，出光角度更广
- 发光面均匀，光斑柔和无明显边界
- 相同电流下总光通量表现更优
- 适配大角度泛光透镜与漫反射光学
- 优化的热学设计，支持大电流驱动
典型应用： 大范围户外泛光、工业工作灯、露营照明、车载应急泛光灯、大面积区域照明
XFL05K High Intensity
高强度聚光版收窄发光面至130°，提升中心光强，实现更远距离的聚光投射效果
- 130°发光视角，光强更集中
- 更高中心光强，远射性能更出色
- 适配小角度聚光透镜与反光杯
- 相同光学尺寸下射程更远
- 适合远距离定向照明场景
典型应用： 强光远射手电筒、搜索救援灯、车载远射灯、探照灯、远距离投光照明

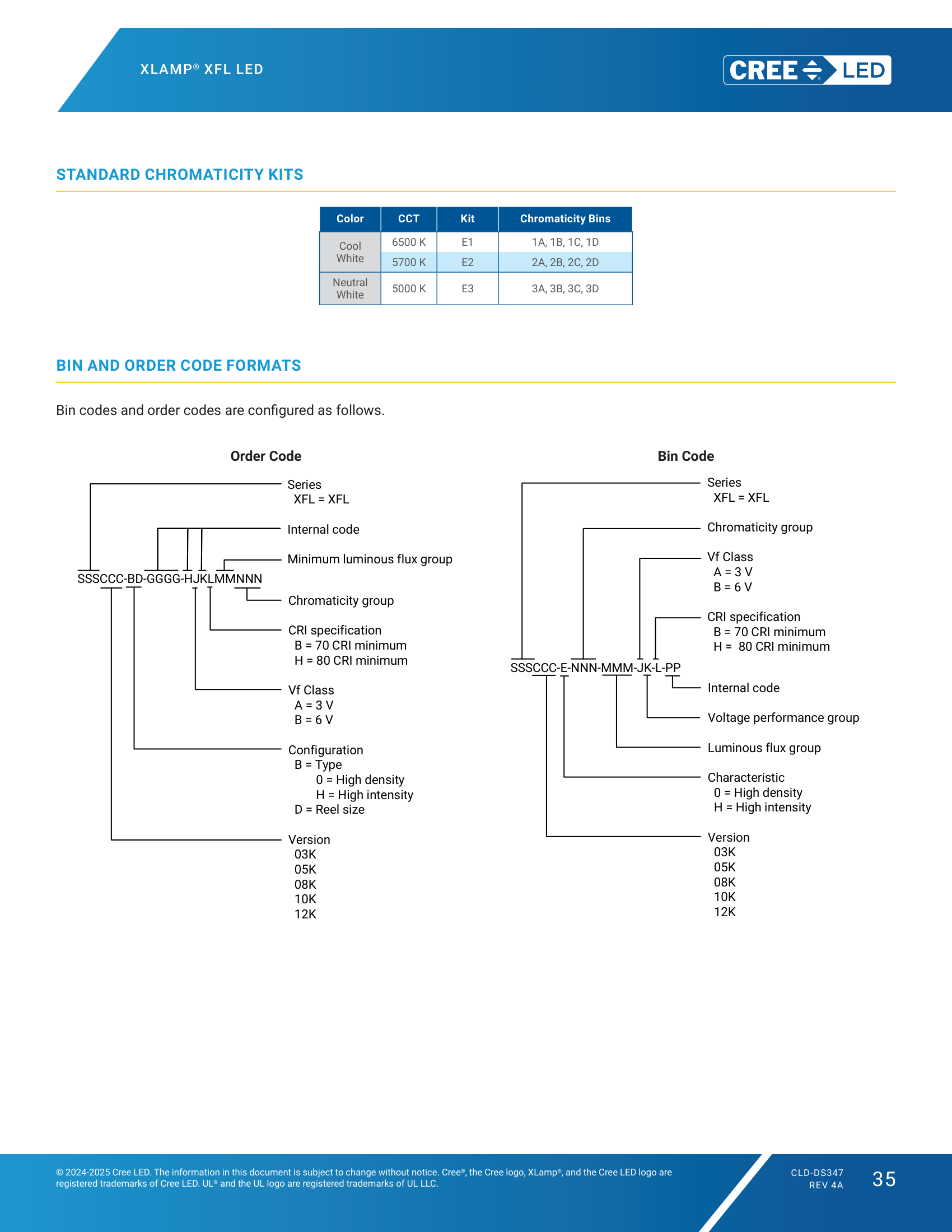

分bin与订货编码
丰富的分bin档位，满足不同色准与成本需求
HD版光通量参数 (3V, Tj=25℃)
| 标称色温 | 最小光通量 (lm) | 典型光通量 (lm) | 订货代码示例 |
|---|---|---|---|
| 6500K | 1500 | 1750 | XFL05K-00-0000-0A0B0A0E1 |
| 5700K | 1525 | 1775 | XFL05K-00-0000-0A0B0A0E2 |
| 5000K | 1550 | 1800 | XFL05K-00-0000-0A0B0A0E3 |
HI版光通量参数 (3V, Tj=25℃)
| 标称色温 | 最小光通量 (lm) | 典型光通量 (lm) | 订货代码示例 |
|---|---|---|---|
| 6500K | 1500 | 1680 | XFL05K-H0-0000-0A0B0A0E1 |
| 5700K | 1525 | 1704 | XFL05K-H0-0000-0A0B0A0E2 |
| 5000K | 1550 | 1728 | XFL05K-H0-0000-0A0B0A0E3 |
XFL05K-00-0000-0B0H0A0E3 代表：XFL05K HD版、6V电压、80最小CRI、5000K色温。
6V版本光通量数值与3V版本一致，仅驱动电流减半；如需完整编码规则或具体型号询价，可联系科锐授权代理商。
典型应用场景
覆盖高端便携、户外、工业、特种照明等多个领域
便携强光照明
小体积高光输出，适配各类便携灯具设计
- 高端强光手电筒与远射头灯
- 户外露营与探险照明装备
- 便携工作灯与检修灯具
- 个人防卫与应急照明
搜索与应急救援
高可靠性大电流驱动，满足极端场景使用需求
- 消防与救援搜索探照灯
- 车载应急与辅助照明
- 户外搜救与安保巡逻灯具
- 工业防爆应急照明设备
户外与场景照明
宽视角泛光均匀，打造舒适大面积照明效果
- 营地灯与大面积泛光照明
- 户外景观与步道投光
- 建筑外立面局部洗墙
- 临时施工与作业照明
工业与特种装备
工业级可靠品质，适配严苛工作环境
- 机器视觉辅助光源
- 矿用与特种作业照明
- 车载设备集成照明
- 低温高温环境特种灯具
