XLamp® XHP35.2 LED
第二代3535封装极端大功率LED，XP封装兼容，高密度与高亮度双版本可选
XLamp XHP35.2是科锐XHP35的升级换代产品，在3.45x3.45mm标准XP封装尺寸下优化了电压特性、发光效率与长期可靠性， 可直接兼容原有XHP35产品的PCB与光学设计，实现无缝升级，帮助厂商以最低改造成本提升系统光效。产品提供 High Density（高密度泛光）和High Intensity（高强度聚光）两个光学版本，支持3V/6V可配置、12V固定多种电压方案， 广泛适用于移动照明、车载照明、工业照明、商业射灯等高端场景。
核心性能亮点
基于官方规格书核心参数，带来极致性能与可靠性
核心规格参数
测试条件：Tj = 85℃，基于官方规格书典型值
| 参数分类 | 参数项 | 参数值 | 备注 |
|---|---|---|---|

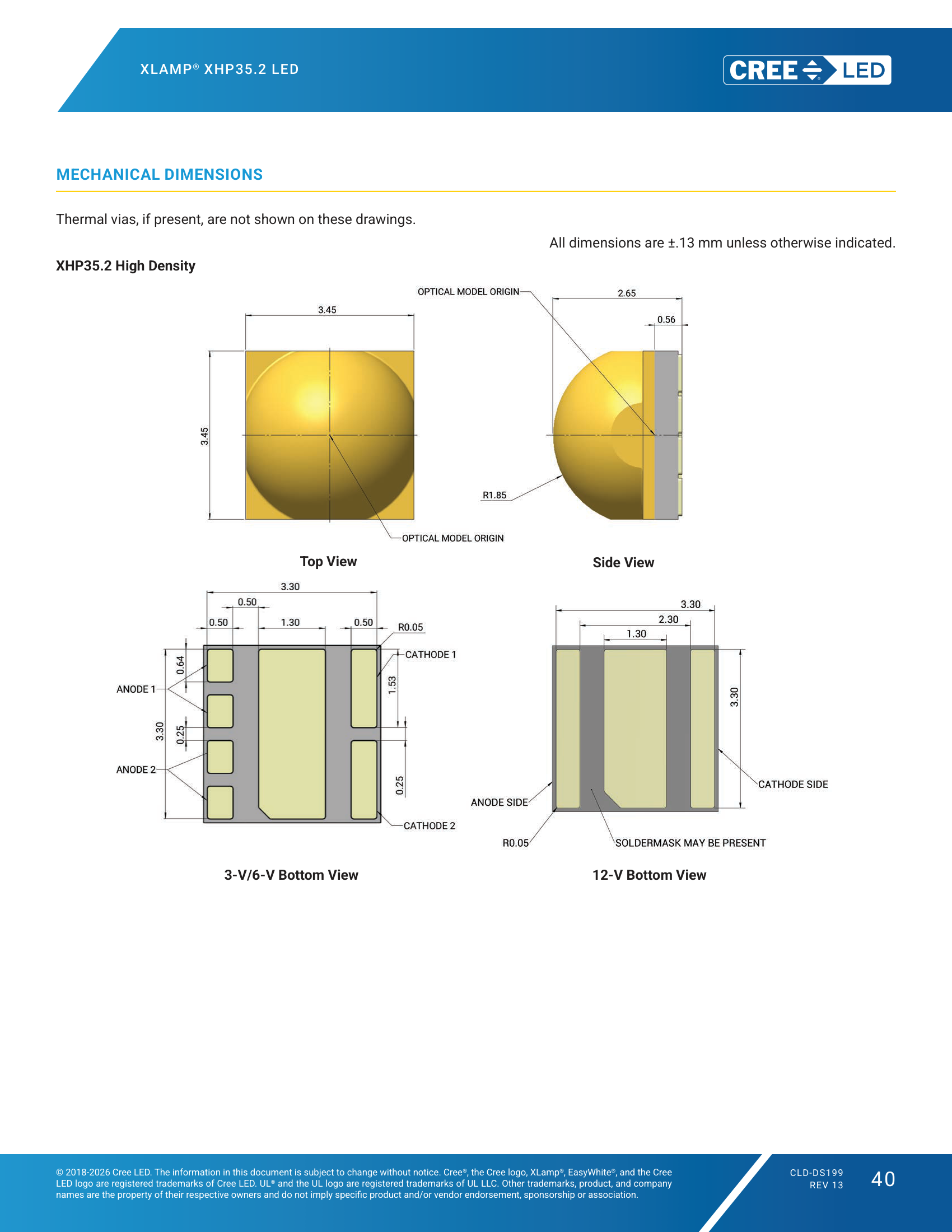

| 封装信息 | 封装尺寸 | 3.45 x 3.45 mm | 标准XP封装，兼容前代XHP35 |
| 视角 (FWHM) | 高密度110° / 高亮度120° | 朗伯型发光分布 | |
| ESD 耐受等级 | HBM Class 3B | 人体放电模型 8kV以上 | |
| 电气特性 | 3V版 正向电压 | 典型值 2.75V，最大值 3.05V | @ 1400mA, 85℃ |
| 6V版 正向电压 | 典型值 5.5V，最大值 6.1V | @ 700mA, 85℃ | |
| 12V版 正向电压 | 典型值 11V，最大值 12.2V | @ 350mA, 85℃ | |
| 最大直流驱动电流 | 3V: 6000mA / 6V: 3000mA / 12V: 1500mA | 额定最大工作电流 | |
| 电压温度系数 | 3V: -1.25 mV/℃ / 6V: -2.5 mV/℃ / 12V: -5 mV/℃ | 结温变化引起的电压漂移 | |
| 热学特性 | 结温到焊盘热阻 | 0.9 / 1.8 / 3.6 ℃/W (3V/6V/12V) | 典型值，按JEDEC JESD51-14标准测试 |
| 最大允许结温 | 150 ℃ | 器件额定最高工作结温 | |
| 光学与分bin | 色温范围 | 2200K ~ 7000K | 覆盖暖白到冷白全区间 |
| CRI 选项 | 标准、70、80、90、95 最小CRI | 另有低色温高显色特殊规格 | |
| 分bin精度 | EasyWhite 2步、3步、5步椭圆 / ANSI标准四边形 | 85℃结温下分bin | |
| 焊接与封装 | 回流焊标准 | JEDEC J-STD-020C | 峰值温度235-245℃ |
| 湿度敏感等级 | MSL 1 | ≤30℃/85%RH下无限车间寿命 | |
| 包装方式 | 卷带包装，13mm带宽 | 标准SMT贴装适配 |
双光学版本对比
针对不同光学需求提供精准方案，同封装尺寸无缝切换
XHP35.2 High Density
高密度泛光版最大化发光面积，135°宽视角，实现均匀柔和的大面积泛光效果
- 135°朗伯型发光分布，出光角度更广
- 发光面均匀，光斑柔和无明显边界
- 相同电流下总光通量表现更优
- 适配大角度泛光透镜与漫反射光学
- XP标准封装，兼容前代设计
典型应用： 商业筒灯射灯、户外泛光照明、工业厂房照明、建筑洗墙灯、室内面板灯
XHP35.2 High Intensity
高强度聚光版收窄发光面至120°，提升中心光强，实现更远距离的聚光投射效果
- 120°发光视角，光强更集中
- 更高中心光强，远射性能更出色
- 适配小角度聚光透镜与反光杯
- 相同光学尺寸下射程更远
- 适合远距离定向照明场景
典型应用： 强光手电筒、车载大灯、探照灯、搜索救援灯具、机器视觉光源、远距离投光灯

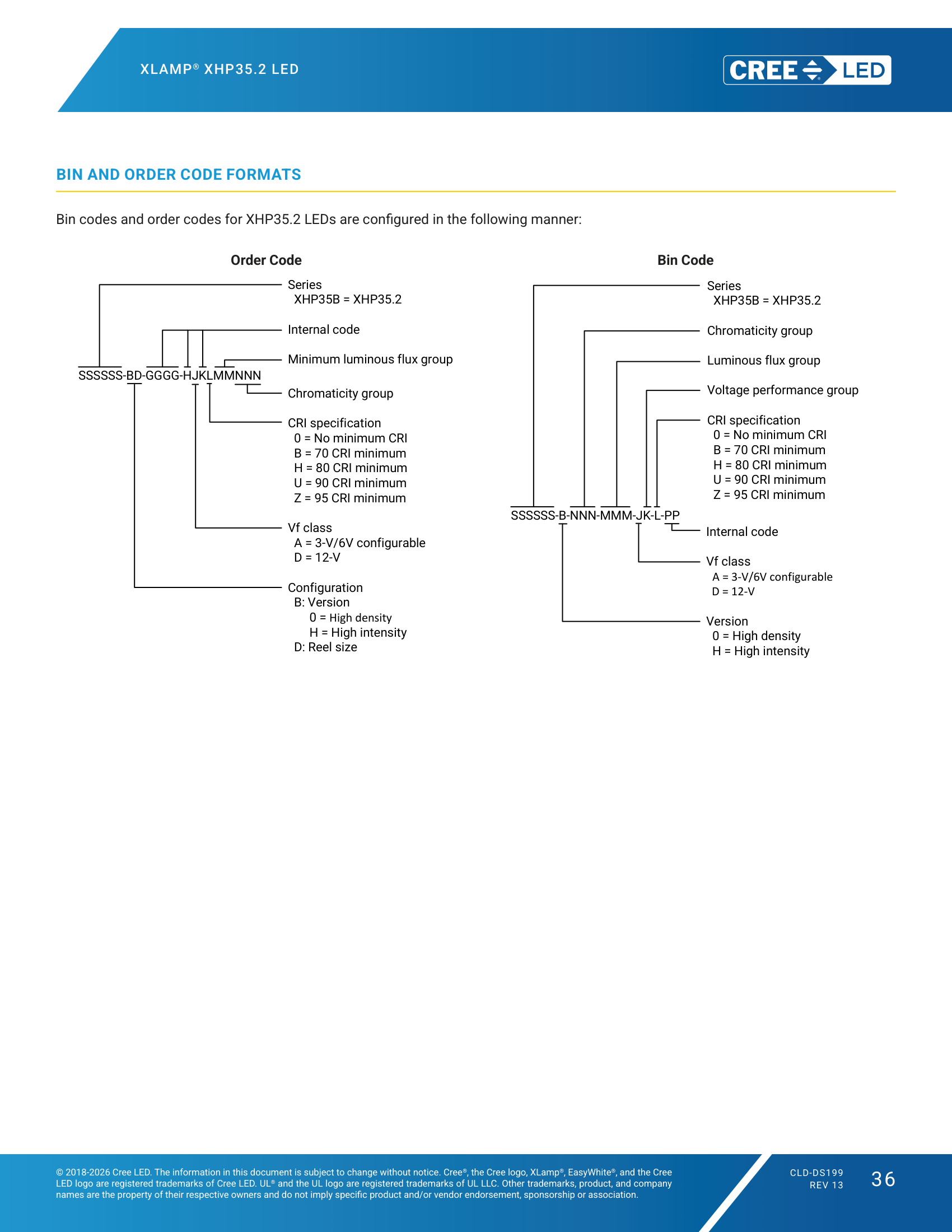

分bin与订货编码
丰富的分bin档位，满足不同色准与成本需求
光通量分bin档位 (85℃, 350mA)
| 档位代码 | 最小光通量 (lm) | 最大光通量 (lm) |
|---|---|---|
| 92 | 250 | 290 |
| 94 | 290 | 330 |
| A2 | 330 | 355 |
| A4 | 355 | 380 |
| B2 | 380 | 410 |
| B4 | 410 | 440 |
| C2 | 440 | 475 |
| C4 | 475 | 510 |
| D2 | 510 | 550 |
| D4 | 550 | 590 |
| E2 | 590 | 635 |
| E4 | 635 | 680 |
色温与分bin类型
| 标称色温 | 分bin类型 | 可选CRI等级 |
|---|---|---|
| 2200K | EasyWhite 2/3/5步 | 80 / 90 CRI |
| 2400K | EasyWhite 2步 | 90 / 94 CRI |
| 2700K | EasyWhite 2/3/5步 | 80 / 90 / 95 CRI |
| 3000K | EasyWhite 2/3/5步 | 70 / 80 / 90 / 95 CRI |
| 3500K | EasyWhite 2/3/5步 | 70 / 80 / 90 / 95 CRI |
| 4000K | EasyWhite 2/3/5步 | 70 / 80 / 90 / 95 CRI |
| 4500K | EasyWhite 2/3/5步 | 70 / 80 / 90 CRI |
| 5000K | EasyWhite 2/3/5步 | 70 / 80 / 90 / 95 CRI |
| 5700K | EasyWhite 5步 / ANSI | 70 / 80 / 90 CRI |
| 6500K-7000K | ANSI标准 | 标准 / 70 CRI |
XHP35B-00-0000-0D0BE457E 代表：XHP35.2 HD版、12V、70CRI、
E4光通量档、5700K 5步EasyWhite分bin。如需完整编码规则或具体型号询价，可联系科锐授权代理商。
典型应用场景
覆盖高端商业、工业、户外、特种照明等多个领域
户外与建筑照明
高光效小体积，减少灯具尺寸，降低系统成本
- 城市道路与步道照明
- 建筑外立面投光洗墙
- 广场景观与区域照明
- 隧道与地下车库照明
移动与便携照明
XP标准封装，兼容原有设计，升级光效
- 高端强光手电筒与头灯
- 户外露营与探险灯具
- 车载应急与工作灯
- 搜索救援防爆灯具
工业与特种照明
高可靠性长寿命，适应严苛工况
- 工厂高天棚与工位照明
- 机器视觉检测光源
- 矿用与防爆照明设备
- 低温高温特种环境灯具
商业与车载照明
高显色精准色温，提升视觉品质
- 高端酒店与商场射灯
- 博物馆与展馆展陈照明
- 汽车内外饰照明系统
- 信号与指示照明设备
