XLamp® XHP50.3 LED
第三代5050封装极端大功率LED，高光密度与高聚光强度双版本可选
XLamp XHP50.3是科锐第三代极端大功率LED产品，在5.0x5.0mm封装尺寸下实现业界领先的光输出密度， 可帮助照明厂商减少LED使用数量、缩小光学尺寸、降低系统总成本。产品提供High Density（高密度泛光） 和High Intensity（高强度聚光）两个光学版本，覆盖3V、6V、12V多种电压配置，广泛适用于户外照明、 工业照明、移动照明、建筑射灯等高端场景。
核心性能亮点
基于官方规格书核心参数，带来极致性能与可靠性
核心规格参数
测试条件：Tj = 85℃，基于官方规格书典型值
| 参数分类 | 参数项 | 参数值 | 备注 |
|---|---|---|---|

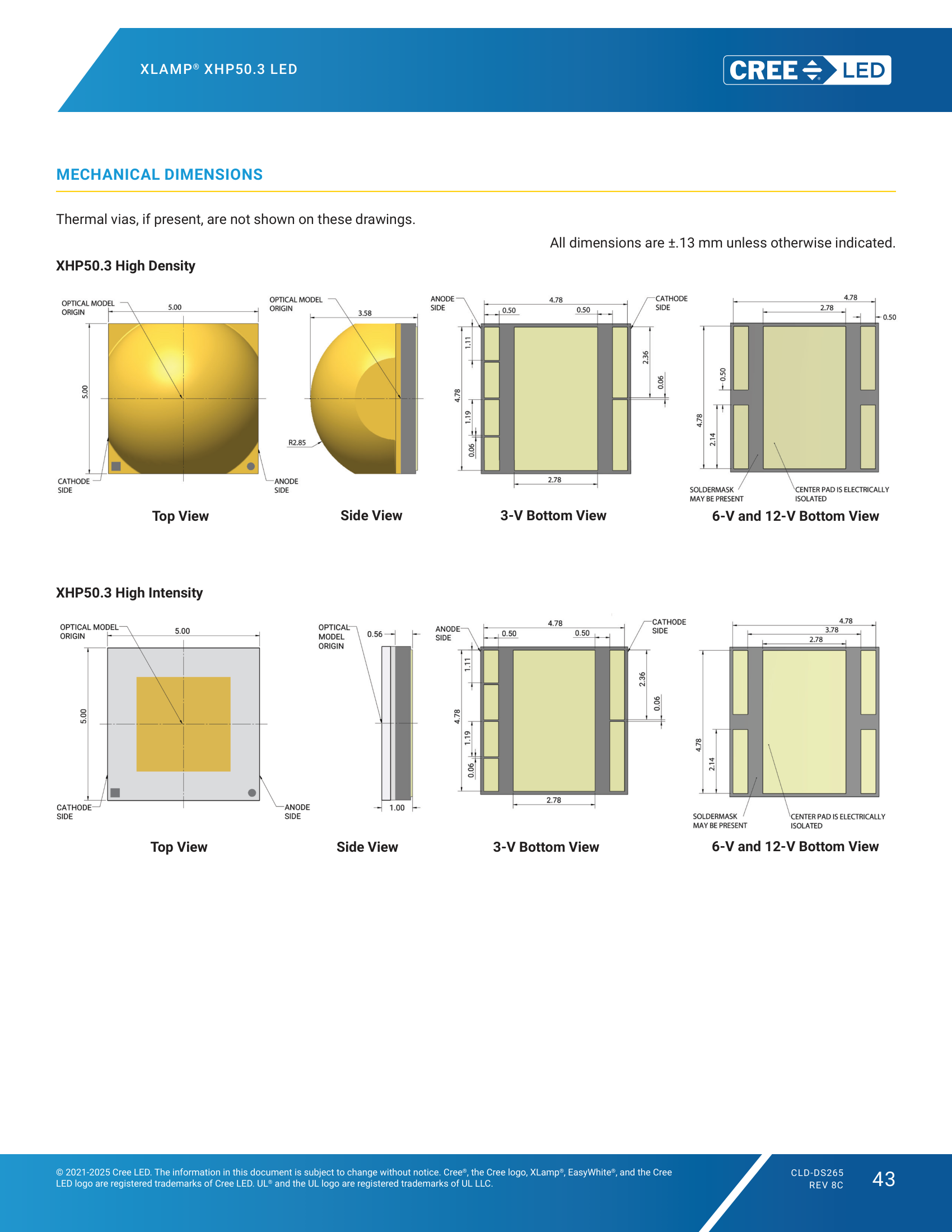

| 封装信息 | 封装尺寸 | 5.0 x 5.0 mm | 标准5050封装 |
| 视角 (FWHM) | 120° | 朗伯型发光分布 | |
| ESD 耐受等级 | HBM Class 3B | 人体放电模型 8kV以上 | |
| 电气特性 | 3V版 正向电压 | 典型值 2.8V，最大值 3.1V | @ 2800mA, 85℃ |
| 6V版 正向电压 | 典型值 5.6V，最大值 6.2V | @ 1400mA, 85℃ | |
| 12V版 正向电压 | 典型值 11.2V，最大值 12.4V | @ 700mA, 85℃ | |
| 最大直流驱动电流 | 3V: 6000mA / 6V: 3000mA / 12V: 1500mA | 额定最大工作电流 | |
| 电压温度系数 | 3V: -1.4 mV/℃ / 6V: -2.8 mV/℃ / 12V: -5.6 mV/℃ | 结温变化引起的电压漂移 | |
| 反向电压 | 最大值 1V | 6V配置 | |
| 热学特性 | 结温到焊盘热阻 | 0.4 ℃/W | 典型值，按JEDEC JESD51-14标准测试 |
| 最大允许结温 | 150 ℃ | 器件额定最高工作结温 | |
| 光学与分bin | 色温范围 | 2200K ~ 7000K | 覆盖暖白到冷白全区间 |
| CRI 选项 | 标准、70、80、90、95 最小CRI | 另有广播级5700K高TLCI版本 | |
| 分bin精度 | EasyWhite 2步、3步、5步椭圆 / ANSI标准四边形 | 85℃结温下分bin | |
| 焊接与封装 | 回流焊标准 | JEDEC J-STD-020C | 峰值温度235-245℃ |
| 湿度敏感等级 | MSL 1 | ≤30℃/85%RH下无限车间寿命 | |
| 包装方式 | 卷带包装，13mm带宽 | 标准SMT贴装适配 |
双光学版本对比
针对不同光学需求提供精准方案，同封装尺寸无缝切换
XHP50.3 High Density
高密度泛光版最大化光输出面积，实现均匀柔和的泛光效果
- 标准120°朗伯发光分布
- 发光面更大，光斑均匀柔和
- 相同电流下总光通量更高
- 适配泛光型透镜与反光杯
- 适合大面积照明场景
典型应用： 户外区域照明、工业厂房照明、商业空间射灯、移动照明泛光模式、建筑洗墙灯
XHP50.3 High Intensity
高强度聚光版缩小发光面，实现双倍聚光强度，远射性能更强
- 更小发光面，更高光强密度
- 相同光学系统下中心光强翻倍
- 更易实现窄光束远射效果
- 适配聚光型透镜与反光杯
- 适合远距离定向照明场景
典型应用： 强光手电筒、探照灯、体育场射灯、远距离投光灯、机器视觉光源、搜索救援灯具
分bin与订货编码
丰富的分bin档位，满足不同色准与成本需求
光通量分bin档位 (85℃)
| 档位代码 | 最小光通量 | 最大光通量 |
|---|---|---|
| E4 | 635 lm | 680 lm |
| F2 | 680 lm | 730 lm |
| F4 | 730 lm | 780 lm |
| G2 | 780 lm | 840 lm |
| G4 | 840 lm | 900 lm |
| H2 | 900 lm | 970 lm |
| H4 | 970 lm | 1040 lm |
| J2 | 1040 lm | 1120 lm |
| J4 | 1120 lm | 1200 lm |
| K2 | 1200 lm | 1290 lm |
色温与分bin类型
| 标称色温 | 分bin类型 | 可选CRI等级 |
|---|---|---|
| 2200K | EasyWhite 5步 | 70 CRI |
| 2700K | EasyWhite 2/3/5步 | 80 / 90 / 95 CRI |
| 3000K | EasyWhite 2/3/5步 | 70 / 80 / 90 / 95 CRI |
| 3500K | EasyWhite 2/3/5步 | 70 / 80 / 90 / 95 CRI |
| 4000K | EasyWhite 2/3/5步 | 70 / 80 / 90 / 95 CRI |
| 4500K | EasyWhite 5步 | 70 / 80 / 90 CRI |
| 5000K | EasyWhite 5步 | 70 / 80 / 90 CRI |
| 5700K | ANSI / 广播级 | 标准 / 90 CRI / 高TLCI |
| 6500K / 7000K | ANSI标准 | 标准 / 70 CRI |
XHP50D-00-0000-0D0BJ450E 代表：XHP50.3 HD版、12V/6V可配置、70CRI、
J4光通量档、5000K 5步EasyWhite分bin。如需完整编码规则或具体型号询价，可联系科锐授权代理商。
典型应用场景
覆盖高端商业、工业、户外、特种照明等多个领域
户外与建筑照明
高光密度输出，减少灯具数量，降低系统成本
- 城市道路与隧道照明
- 建筑外立面洗墙与投光
- 广场与公园区域照明
- 体育场与场馆高杆灯
移动与便携照明
小体积高光输出，适配便携灯具的紧凑设计
- 高端强光手电筒与头灯
- 搜索救援与防爆灯具
- 车载应急与工作灯
- 户外露营与探照灯具
工业与特种照明
高可靠性与长寿命，适应严苛工业环境
- 工厂厂房高天棚照明
- 机器视觉与检测光源
- 矿用与防爆照明设备
- 低温与高温特种环境灯具
商业与演播照明
高CRI与高TLCI选项，还原真实色彩
- 高端酒店与商场射灯
- 博物馆与美术馆展陈照明
- 演播室与影视补光
- 广播级专业照明设备
