分BIN与订购编码格式
BIN AND ORDER CODE FORMATS · 完整订购编码规则与分BIN说明
7mm封装光密度天花板 · HD/HI双光学版本 · 工业级高可靠性
基于官方规格书整理 · 技术选型参考
关键参数一目了然 · 快速评估器件性能
参数均来自官方规格书 CHARACTERISTICS 章节
测试基准条件：结温 Tj = 85℃
| 分类 | 参数项 | 规格详情 |
|---|---|---|
| ⚡ 电气特性 | 电压架构版本 | 3V 版本 / 6V 与 12V 可配置版本（通过PCB布线切换） |
| 最大直流驱动电流 | 3V 版本：14400 mA (14.4A) 6V 版本：7200 mA (7.2A) 12V 版本：3600 mA (3.6A) |
|
| 典型正向电压 (额定电流下) |
3V @ 4200mA：典型值 2.8V，最大值 3.05V 6V @ 2100mA：典型值 5.6V，最大值 6.1V 12V @ 1050mA：典型值 11.2V，最大值 12.2V |
|
| 电压温度系数 | 3V 版本：-1.25 mV/℃ 6V 版本：-2.5 mV/℃ 12V 版本：-5.0 mV/℃ |
|
| 反向耐压 | 最大值 1V | |
| 静电防护等级 | HBM 人体放电模型 Class 3B | |
| 💡 光学特性 | 产品版本 | High Density (HD) 高密度泛光版 High Intensity (HI) 高强度聚光版 |
| 发光视角 (FWHM) | HD 版本：120° HI 版本：115° |
|
| 色温范围 | 2200K ~ 7000K 全档位覆盖，包含广播级5700K专用版本 | |
| 显色指数等级 | 标准70CRI / 高显80CRI / 专业90CRI / 旗舰95CRI | |
| 色容差分档 | EasyWhite® 技术，支持 2步 / 3步 / 5步 分bin，批次一致性优异 | |
| 🔥 热学特性 | 结到焊点热阻 | 典型值 0.2 ℃/W |
| 工作结温范围 | 最低 -40℃，最高 +150℃ | |
| 焊接工艺 | 兼容 JEDEC J-STD-020C 无铅回流焊标准 | |
| 📐 机械特性 | 封装尺寸 | 7.0mm × 7.0mm 标准大功率封装 |
| 焊盘兼容性 | 通用7070封装焊盘布局，可直接替代同规格前代产品 | |
| 包装方式 | 卷带包装，适配SMT自动贴装工艺 |
HD泛光 / HI聚光，精准匹配光学需求
发光面更大，出光均匀度优异，泛光覆盖范围广
发光面更小，光强密度更高，聚光耦合效率更优
覆盖工业、照明、影视、户外四大领域
AOI光学检测、PCB线路缺陷检测、晶圆微纳检测、电子元器件色选、精密尺寸测量、体视/金相显微镜光源升级
普通灯珠光强不足导致曝光时间长，拖慢产线节拍；低显色光源造成色差，颜色识别误判率高；24小时连续运行光衰快，设备维护成本高
高性能战术手电、户外搜索探照灯、工矿头灯、车载应急照明、消防救援灯具、便携式专业补光设备
锂电供电压差匹配难，驱动转换效率低影响续航；小体积下散热压力大，高亮档易过热降频；光密度不足，远射射程与中心照度达不到设计指标
演播室常亮补光、影视外拍补光灯、专业直播补光、摄影棚面光源、影视聚光灯、舞台效果灯具
普通LED显色性不足，拍摄画面偏色失真；多灯拼接时批次色差大，画面均匀度差；长时间录制色温漂移，需要反复调试校准
体育球场投光灯、建筑轮廓洗墙灯、广场高杆灯、隧道照明、工业厂房工矿灯、园林景观射灯
传统多灯珠方案BOM成本高，散热与光学设计复杂；户外宽温环境下可靠性不足，寿命短；远距离投光中心光强不够，照度达不到设计标准

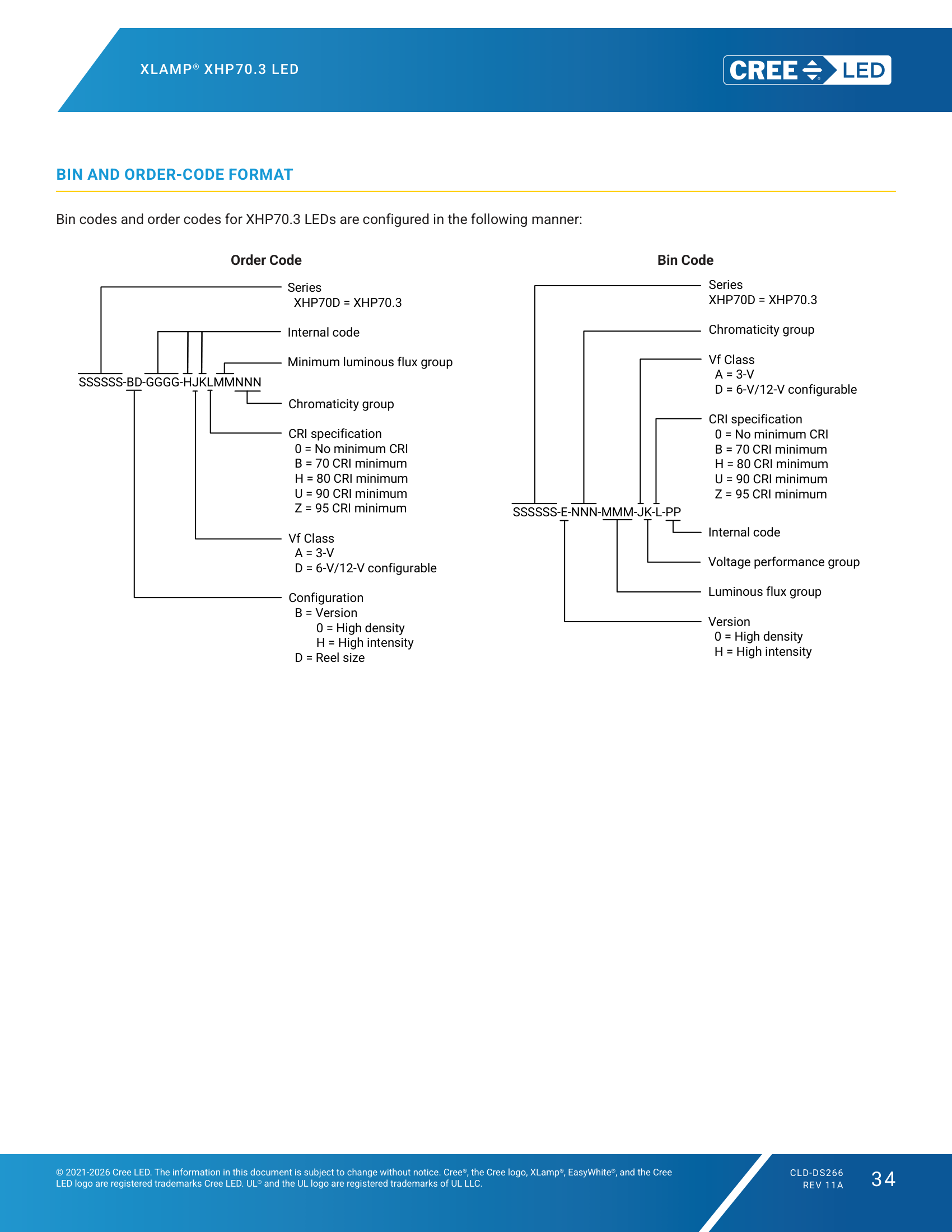

BIN AND ORDER CODE FORMATS · 完整订购编码规则与分BIN说明

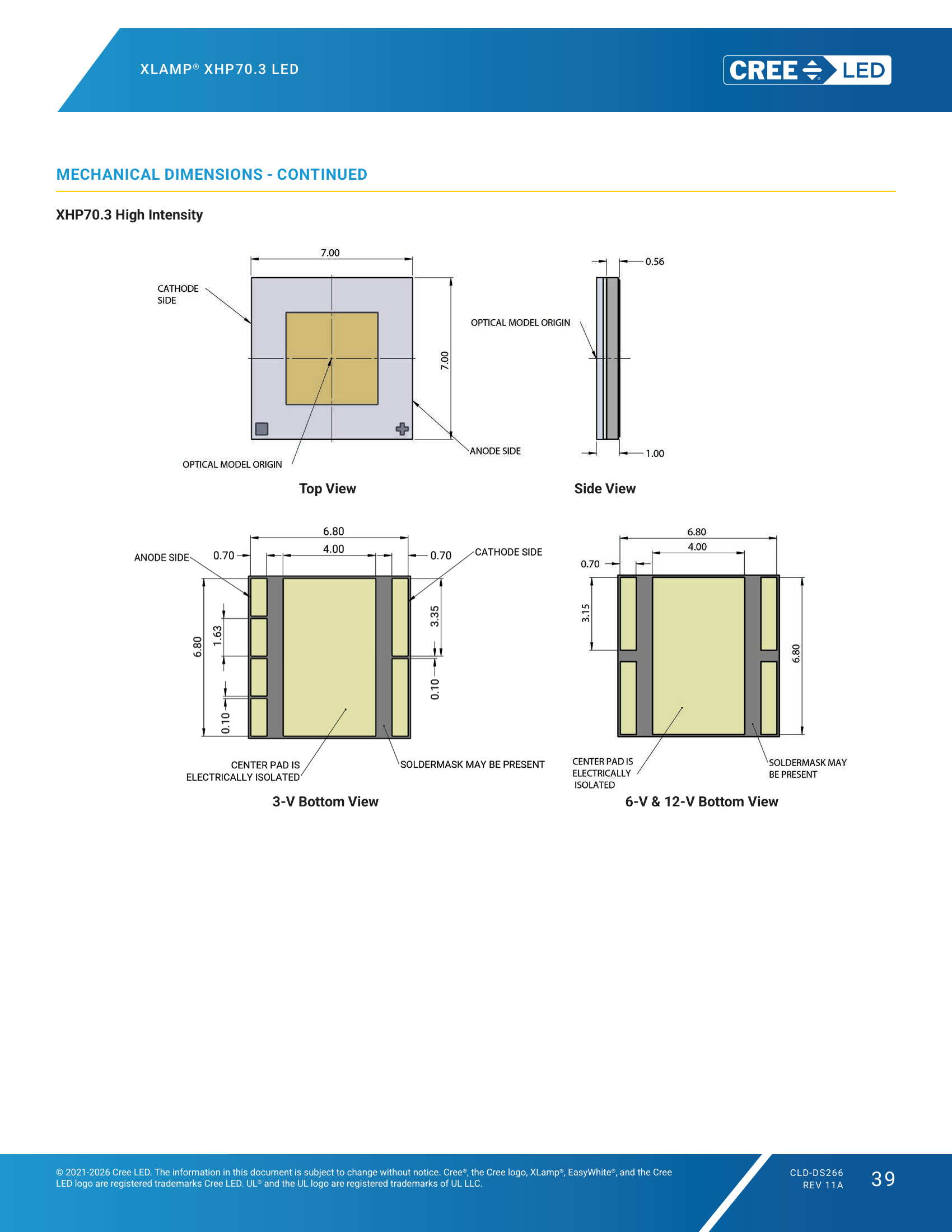

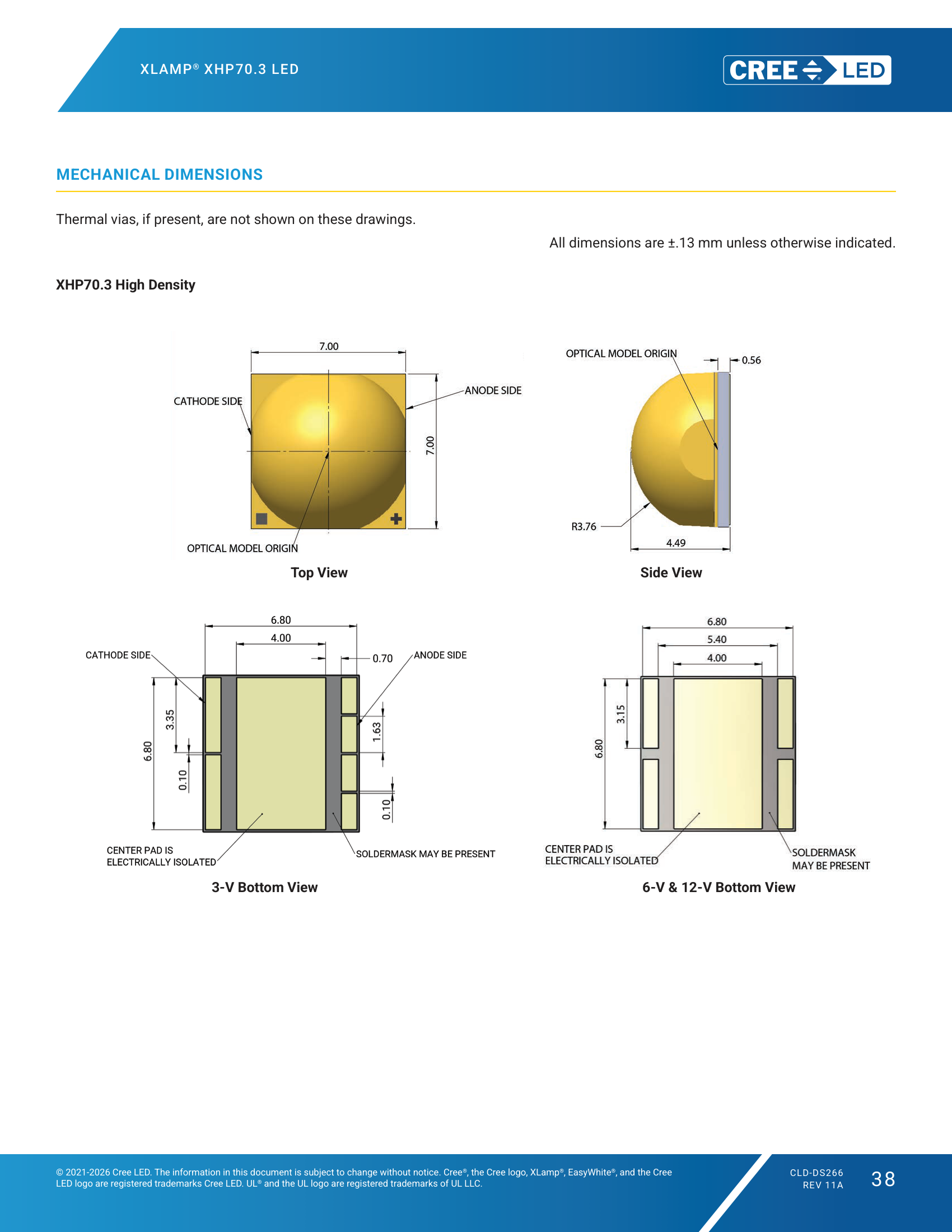

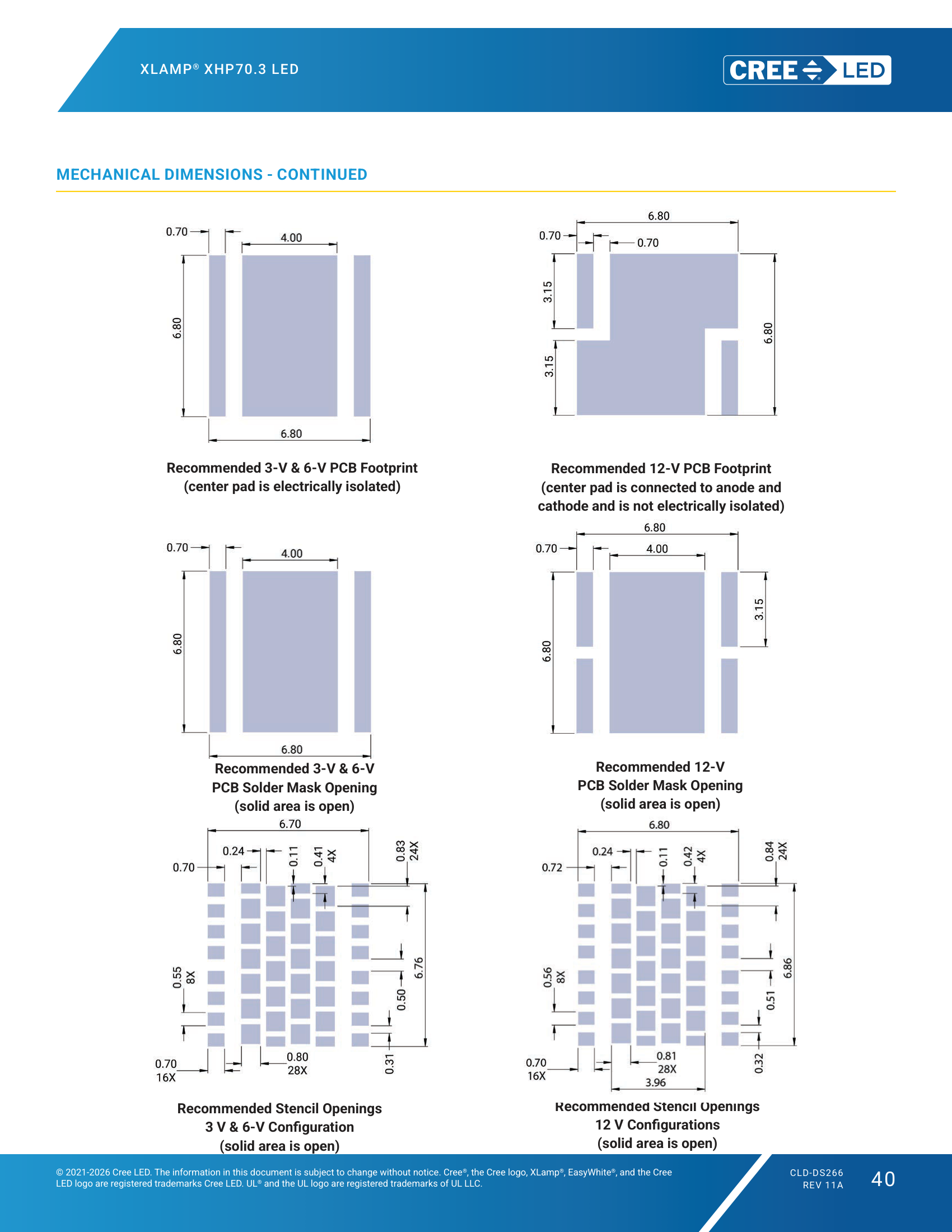

MECHANICAL DIMENSIONS · 完整封装尺寸与推荐焊盘布局
工业级品质标准，降低项目落地风险
