XLamp® XM-L2 LED
第二代XM-L大功率单芯片LED，同封装光通量提升20%，无缝升级替代
XLamp XM-L2 LED在初代XM-L产品的性能基础上升级而来，光输出提升最高可达20%，同时采用单芯片点光源设计，可实现精准的光学控制。 XM-L2与初代XM-L拥有完全一致的机械与光学封装尺寸，提供无缝的产品升级路径，可大幅缩短终端产品的设计周期。 产品适用于对高光输出和高光效有要求的照明场景，如LED灯泡、户外照明、便携照明、室内照明及太阳能照明等。
核心性能亮点
基于官方规格书核心参数，带来极致性能与可靠性
最高 3000mA
大电流驱动能力
支持最高3A直流驱动，单颗器件即可实现高光输出，减少系统器件用量，降低整体BOM成本
0.75 ℃/W
低热阻设计
结温到焊点低热阻设计，有效提升散热效率，降低系统散热设计难度，保障器件长期可靠运行
120° 宽视角
朗伯型发光分布
标准120°半峰宽发光角度，配光设计灵活，适配各类二次光学透镜与反光杯，满足多样化光学需求
工业级可靠
UL认证 / MSL 1
符合JEDEC回流焊标准，MSL1级湿度敏感度，无限车间寿命，RoHS与REACH合规，UL认可组件
核心规格参数
测试条件：Tj = 85℃，基于官方规格书典型值
| 参数分类 | 参数项 | 参数值 | 备注 |
|---|---|---|---|
| 封装信息 | 封装尺寸 | 5.0 x 5.0 mm | 标准XM-L封装，兼容初代 footprint |
| 视角 (FWHM) | 120° | 朗伯型发光分布 | |
| ESD 耐受等级 | HBM Class 3B | 人体放电模型 8kV以上 | |
| 热焊盘特性 | 4.68 x 4.68 mm | 电中性热路径，热电隔离设计 | |
| 电气特性 | Forward voltage (@ 700 mA, 85 °C) | 最小值 2.72V / 最大值 3.15V | JEDEC JESD51-14 标准测试条件 |
| 正向电压 @1500mA, 85℃ | 典型值 2.84V | 大电流工作条件 | |
| 正向电压 @3000mA, 85℃ | 典型值 3.02V | 最大额定电流条件 | |
| 最大直流驱动电流 | 3000 mA | 额定最大工作电流 | |
| 电压温度系数 | -1.3 mV/℃ | 结温变化引起的电压漂移 | |
| 热学特性 | 结温到焊盘热阻 | 0.75 ℃/W | 典型值，按JEDEC JESD51-14标准测试 |
| 最大允许结温 | 150 ℃ | 器件额定最高工作结温 | |
| 光学与分bin | 色温范围 | 2700K ~ 8300K | 覆盖暖白、中性白、冷白全区间 |
| CRI 选项 | 标准、70、80、90 最小CRI | 多显色指数档位适配不同场景 | |
| 分bin条件 | 85℃ 结温下分bin | ANSI兼容色度分档，更贴近实际工况 | |
| 光通量分档范围 | 156lm ~ 380lm | @700mA, 85℃ 结温条件 | |
| 焊接与封装 | 回流焊标准 | JEDEC J-STD-020C | 峰值温度235-245℃ |
| 湿度敏感等级 | MSL 1 | ≤30℃/85%RH下无限车间寿命 | |
| 包装方式 | 卷带包装，12mm带宽 | 符合EIA-481D标准，适配SMT贴装 |
说明：
XM-L2与初代XM-L机械、光学封装完全兼容，可直接替代升级，无需修改PCB与光学设计。
所有光通量参数均为85℃结温下的最小值，25℃常温下光通量约高10%左右。
Cree LED保留对参数规格的更新权利，具体以最新官方规格书为准。
升级优势对比
对比初代XM-L，同封装下实现性能全面跃升
同封装无缝升级
零成本迭代完全兼容初代XM-L封装，无需改动设计直接替换
- 完全一致的机械与光学 footprint
- 无需修改PCB与光学设计直接替换
- 大幅缩短产品升级迭代周期
- 降低终端厂商的设计与开模成本
- 全色温全档位无缝切换选型
适用场景： 已有XM-L方案的产品升级、快速迭代的照明产品、成本敏感型量产项目
性能全面提升
高光效输出光通量最高提升20%，单芯片点光源光学控制更精准
- 同等电流下光通量输出最高提升20%
- 单芯片点光源，光学控制更精准
- 保持高可靠性与长寿命特性
- 全色温全CRI档位覆盖，选型灵活
- 85℃结温分档，实际工况表现更稳定
适用场景： 高光密度需求产品、远射型照明、高要求商业照明、便携强光设备
分bin与订货编码
丰富的分bin档位，满足不同色准与成本需求
光通量分bin档位 (85℃, @700mA)
| 档位代码 | 最小光通量 (lm) | 最大光通量 (lm) |
|---|---|---|
| S3 | 156 | 164 |
| S4 | 164 | 172 |
| S5 | 172 | 182 |
| S6 | 182 | 200 |
| T2 | 200 | 220 |
| T3 | 220 | 240 |
| T4 | 240 | 260 |
| T5 | 260 | 280 |
| T6 | 280 | 300 |
| U2 | 300 | 320 |
| U3 | 320 | 340 |
| U4 | 340 | 360 |
| U5 | 360 | 380 |
色温与分bin类型
| 标称色温 | 分bin类型 | 可选CRI等级 |
|---|---|---|
| 2700K 暖白 | ANSI标准分档 | 70 / 80 / 90 CRI |
| 3000K 暖白 | ANSI标准分档 | 70 / 80 / 90 CRI |
| 3500K 中性白 | ANSI标准分档 | 70 / 80 / 90 CRI |
| 4000K 中性白 | ANSI标准分档 | 70 / 80 / 90 CRI |
| 4500K 中性白 | ANSI标准分档 | 70 / 80 CRI |
| 5000K 冷白 | ANSI标准分档 | 70 / 80 CRI |
| 5700K 冷白 | ANSI标准分档 | 标准 / 70 CRI |
| 6200K 冷白 | ANSI标准分档 | 标准 / 70 CRI |
| 6500K 冷白 | ANSI标准分档 | 标准 / 70 CRI |

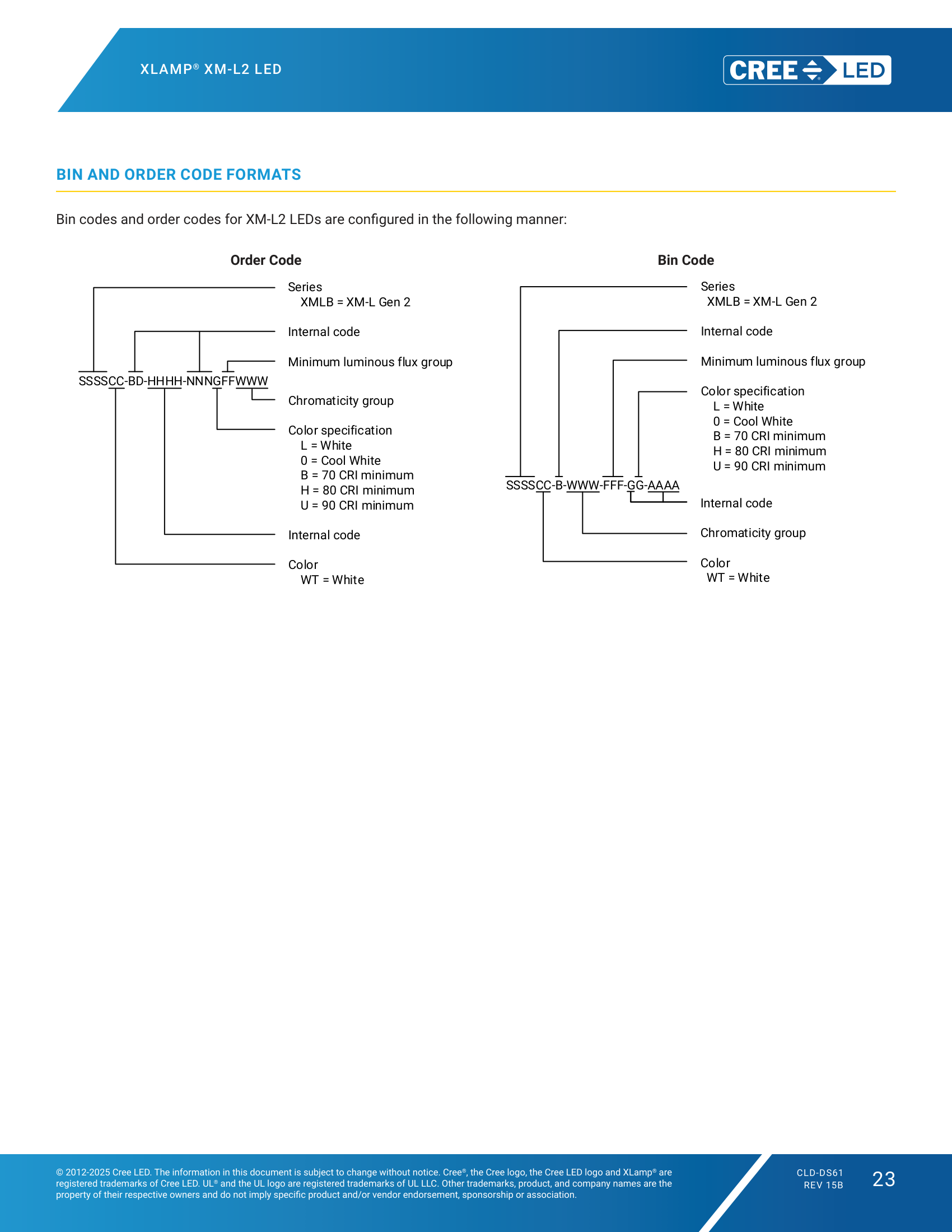

订货编码说明：
XM-L2订货码包含系列、CRI等级、光通量档、色温档等信息。
例如
XMLBWT-00-0000-0000U4051 代表：XM-L2系列、白光、标准CRI、U4光通量档、6200K冷白色温。
如需完整编码规则或具体型号询价，可联系科锐授权代理商。
典型应用场景
覆盖通用照明、户外、便携、工业等多个领域
户外与区域照明
高光效高可靠性，适配户外严苛工作环境
- 城市道路与隧道照明
- 广场与公园区域照明
- 建筑外立面洗墙与投光
- 太阳能路灯与储能照明
便携与移动照明
小体积高光输出，适配便携设备的紧凑设计
- 高端强光手电筒与头灯
- 搜索救援与防爆灯具
- 车载应急与工作灯
- 户外露营与探照灯具
室内与商业照明
多CRI选项，满足不同商业空间的光色要求
- LED灯泡与烛泡灯
- 商业空间筒灯与射灯
- 酒店与餐饮氛围照明
- 办公与教育空间照明
工业与特种照明
高可靠性长寿命，降低工业场景维护成本
- 工厂厂房高天棚照明
- 机器视觉与检测光源
- 低温与高温特种环境灯具
- 矿用与防爆照明设备
