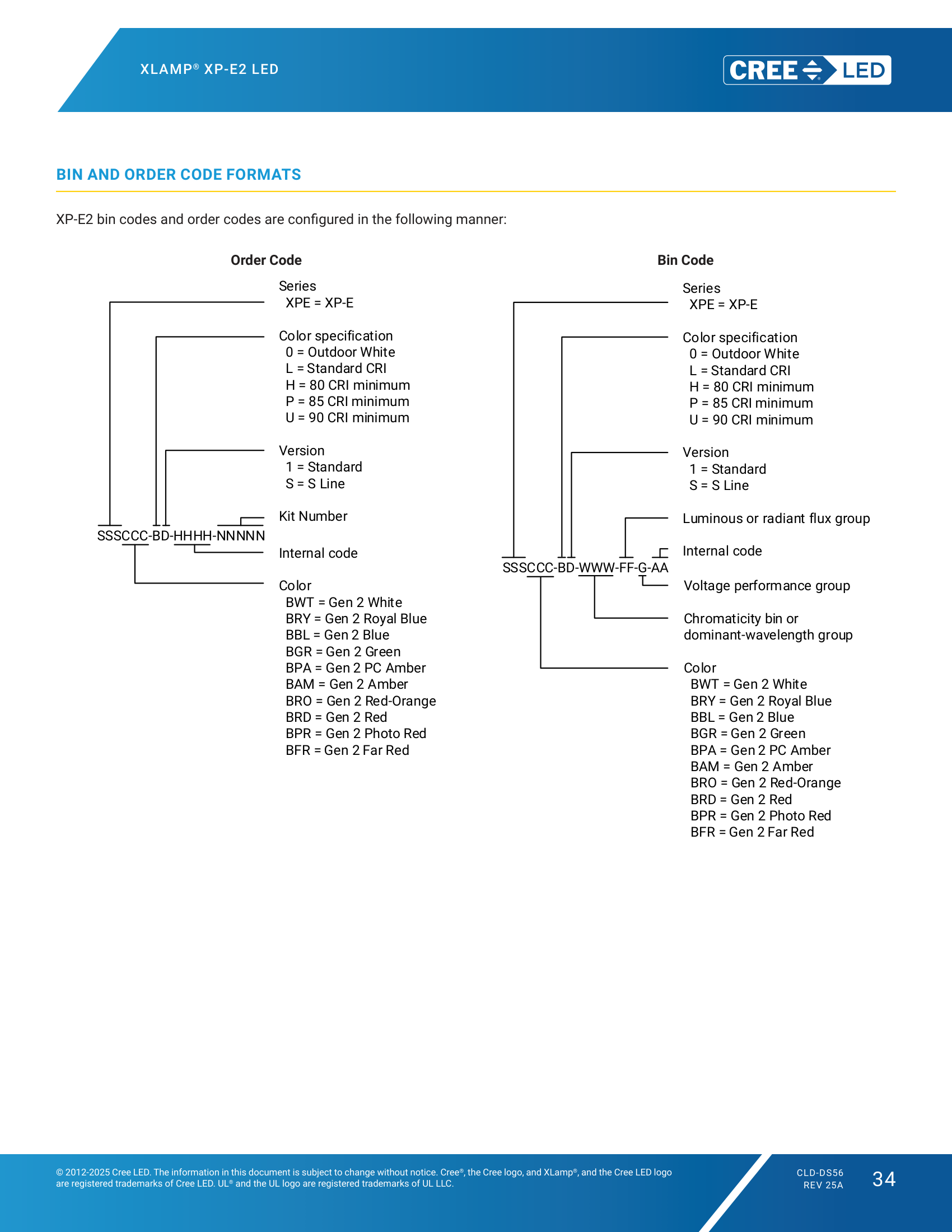

分BIN与订购编码格式
BIN AND ORDER CODE FORMATS · 完整订购编码规则与分BIN说明
光通量提升20% · 单芯片点光源 · 精确光学控制 · 多颜色可选
基于官方规格书整理 · 技术选型参考
关键参数一目了然 · 快速评估器件性能
参数均来自官方规格书 CHARACTERISTICS 章节
测试基准条件：结温 Tj = 85℃
| 分类 | 参数项 | 规格详情 |
|---|---|---|
| ⚡ 电气特性 | 最大直流驱动电流 | 白光等：1500 mA (1.5A)；蓝/宝蓝：1200 mA (1.2A) |
| 典型正向电压 (额定电流下) |
白色 @ 350mA：典型值 2.84V，最大值 3.1V | |
| 电压温度系数 | 白色：-1.5 mV/°C | |
| 反向电压 | 最大值 1V | |
| 静电防护等级 | HBM 人体放电模型 Class 3B | |
| 💡 光学特性 | 发光视角 (FWHM) | 白色：110°；其他颜色略有不同 |
| 典型光通量 | 白色 @ 350mA：约 139-156 lm | |
| 色温范围 | 2200K ~ 8300K ANSI白光全档位覆盖 | |
| 显色指数等级 | 70CRI / 80CRI / 90CRI | |
| 光源特点 | 单芯片点光源，精确光学控制，光斑均匀 | |
| 颜色选项 | 白光、户外白、皇家蓝、蓝、绿、PC琥珀、琥珀、红橙、红、照片红、远红、S Line远红 | |
| 🔥 热学特性 | 热阻 (结到焊点) | 白色：5.8 ℃/W |
| 最高工作结温 | 150 ℃ | |
| 工作温度范围 | 最低 -40℃，最高结温150℃ | |
| 📐 机械特性 | 封装尺寸 | 约 3.5mm × 3.5mm XP标准封装 |
| 封装特点 | 单芯片点光源、精确光学控制、热电分离设计 | |
| 包装方式 | 卷带包装，适合自动化贴片生产 | |
| 焊接工艺 | 回流焊，JEDEC J-STD-020C 兼容 |
单芯片点光源，精确光学控制首选
强光手电筒、战术手电、户外头灯、露营灯、便携工作灯
普通LED光效低，续航时间短；光斑不均匀，有黄圈或暗区；散热差，亮度衰减快
汽车前大灯、转向灯、刹车灯、日间行车灯、交通信号灯
普通LED光型不好，影响行车安全；可靠性差，寿命短维护频繁；环境适应性差
交通信号灯、航空障碍灯、船舶信号灯、工业指示灯、应急照明
普通LED颜色不纯，信号不清晰；寿命短，维护成本高；户外环境可靠性差
LED筒灯射灯、轨道灯、洗墙灯、庭院灯、景观照明灯
多灯珠方案散热复杂，灯具体积大；显色性差，环境色彩失真；眩光严重
BIN AND ORDER CODE FORMATS · 完整订购编码规则与分BIN说明

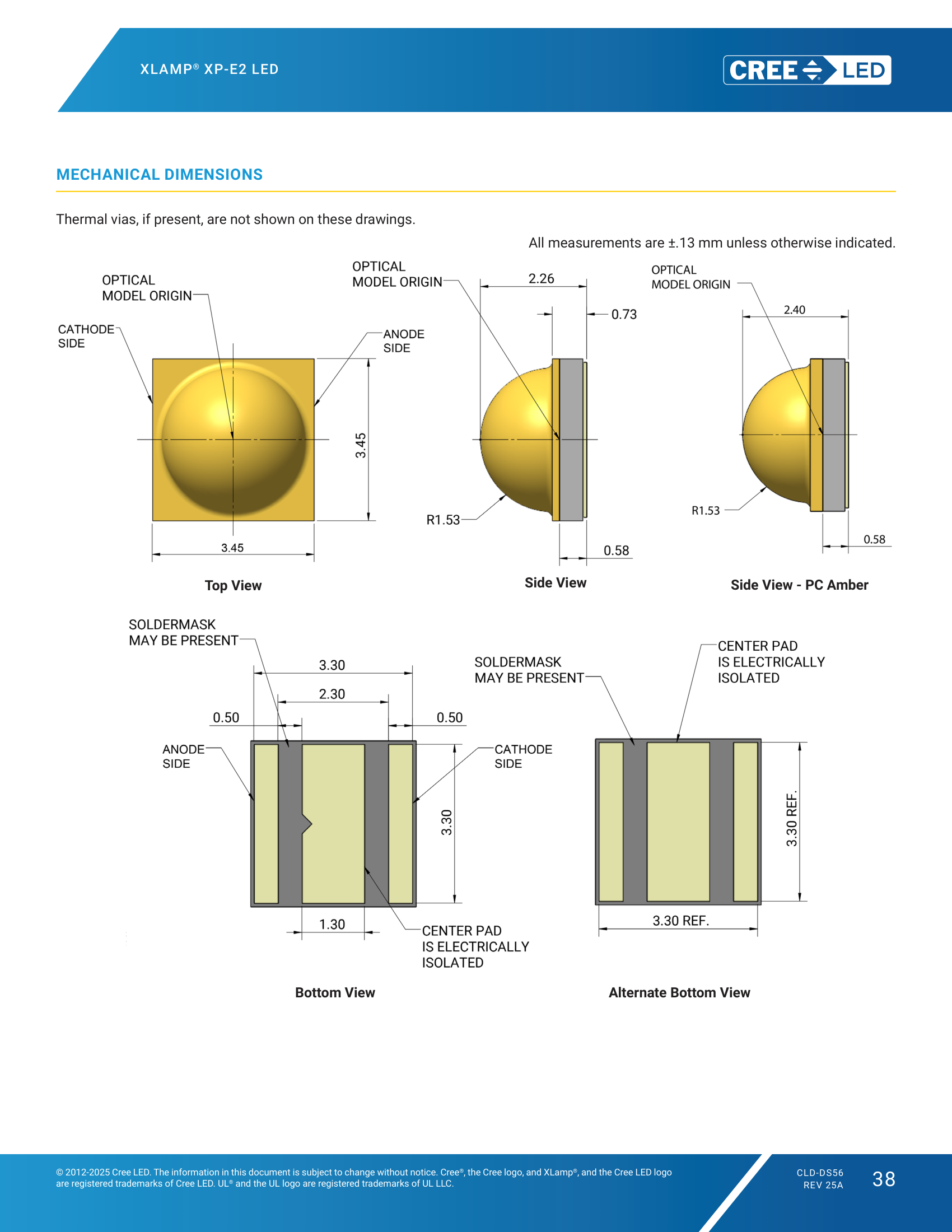

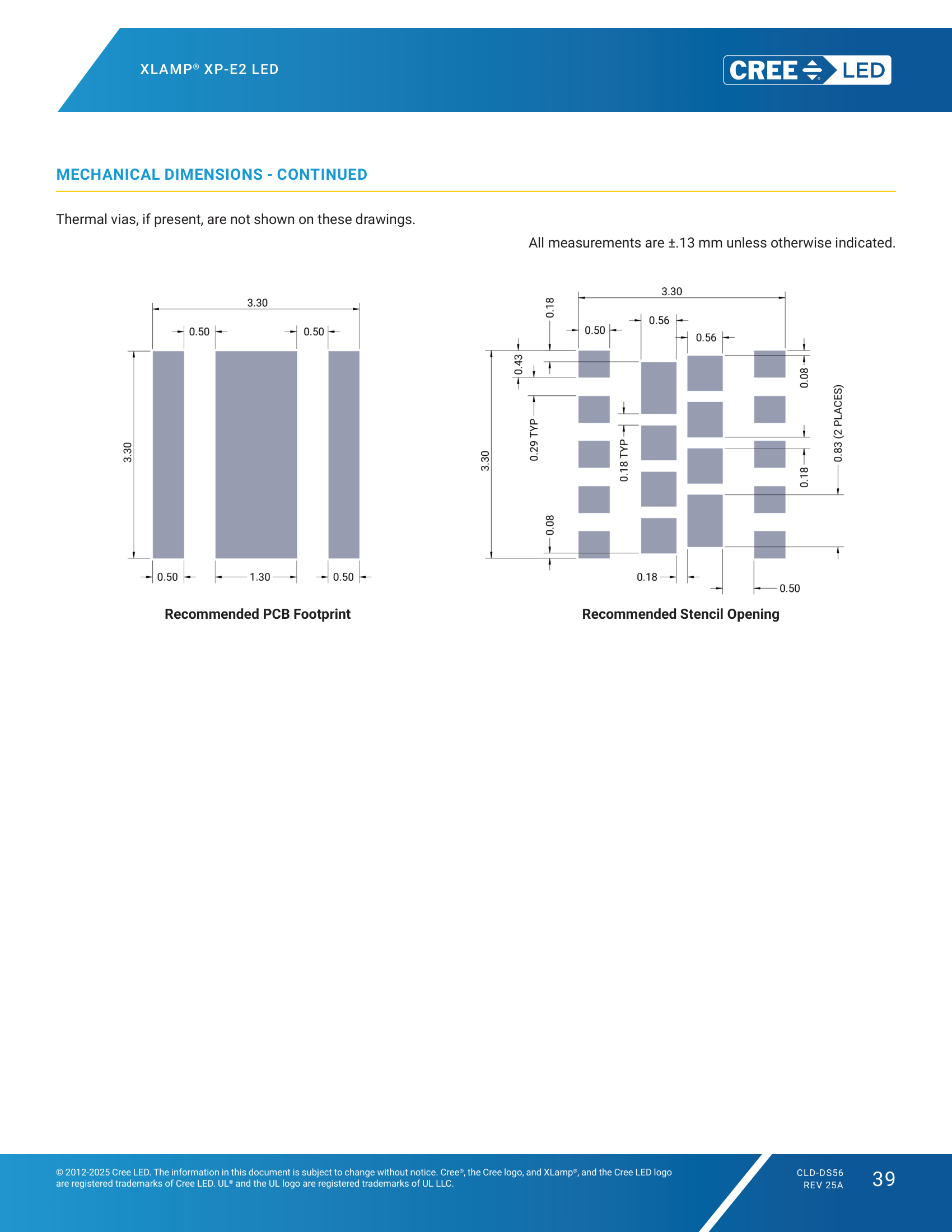

MECHANICAL DIMENSIONS · 完整封装尺寸与推荐焊盘布局
工业级品质标准，降低项目落地风险
