分BIN与订购编码格式
BIN AND ORDER CODE FORMATS · 完整订购编码规则与分BIN说明
定向高光通 · 1.1℃/W低热阻 · Standard/S Line双版本 · 3.45mm XP平台
基于官方规格书整理 · 技术选型参考
关键参数一目了然 · 快速评估器件性能
Standard标准版 vs S Line增强版，按需选择
道路照明、户外照明、通用照明等对寿命和色彩稳定性要求高的场景
植物照明、智能照明、传感器照明等需要频繁开关调光的应用场景
参数均来自官方规格书 CHARACTERISTICS 章节
测试基准条件：结温 Tj = 85℃（白光）/ 25℃（彩色）
| 分类 | 参数项 | 规格详情 |
|---|---|---|
| ⚡ 电气特性 | 最大直流驱动电流 | 白光/皇家蓝：2000 mA (2A)；照片红/远红：1500 mA |
| 典型正向电压 (额定电流下) |
白色 @ 350mA, 85℃：典型值 2.70V，最大值 2.90V | |
| 正向电压 @ 700mA | 白色 @ 700mA, 85℃：典型值 2.80V | |
| 正向电压 @ 1500mA | 白色 @ 1500mA, 85℃：典型值 2.97V | |
| 反向电压 | 最大值 1V | |
| 静电防护等级 | HBM 人体放电模型 Class 3B (Mil-Std-883D) | |
| 💡 光学特性 | 发光视角 (FWHM) | 白色：125°；皇家蓝：130°；照片红：123°；远红：130° |
| 典型光通量 | 白色 @ 350mA, 85℃：约 148-180 lm（不同分bin） | |
| 色温范围 | 2700K ~ 7000K+ 全档位覆盖，含5700K广播色 | |
| 显色指数等级 | 无最低CRI / 70CRI / 80CRI / 90CRI | |
| 色容差分档 | ANSI兼容 3步 / 5步 分bin | |
| 颜色选项 | 白光、皇家蓝、照片红S Line、远红S Line | |
| 分bin温度 | 白光85℃分bin；彩色25℃分bin | |
| 🔥 热学特性 | 热阻 (结到焊点) | 白色：1.1 ℃/W；皇家蓝：0.9℃/W；照片红：1.2℃/W；远红：1.4℃/W |
| 最高工作结温 | 150 ℃ | |
| 电压温度系数 | 皇家蓝：-1.6 mV/°C；照片红：-0.9 mV/°C；远红：-1.4 mV/°C | |
| 热阻测试标准 | JEDEC JESD51-14 标准 | |
| 📐 机械特性 | 封装尺寸 | 3.45mm × 3.45mm XP标准平台 |
| 封装特点 | 成熟XP平台，光学和系统解决方案生态完善 | |
| 热电分离 | 电中性热路径，散热设计更灵活 | |
| 包装方式 | 卷带包装，适合自动化贴片生产 | |
| 焊接工艺 | 回流焊，JEDEC J-STD-020C 兼容 |
定向高光通输出，专业照明首选
路灯、隧道灯、投光灯、泛光灯、庭院灯、景观照明
普通LED光效低，功耗高；户外环境恶劣，硫化问题严重；寿命短，维护成本高
植物生长灯、大棚补光灯、水培照明、植物工厂
普通LED光谱不全，植物生长效果差；高湿高硫环境寿命短；光强不够，产量低
手电筒、头灯、露营灯、工作灯、应急照明
普通LED亮度不够，续航短；散热差，高亮档很快降档；体积大，便携性差
智能灯具、传感器照明、商业射灯、轨道灯、筒灯
频繁开关调光，LED寿命衰减快；色彩漂移，照明体验差；系统可靠性低

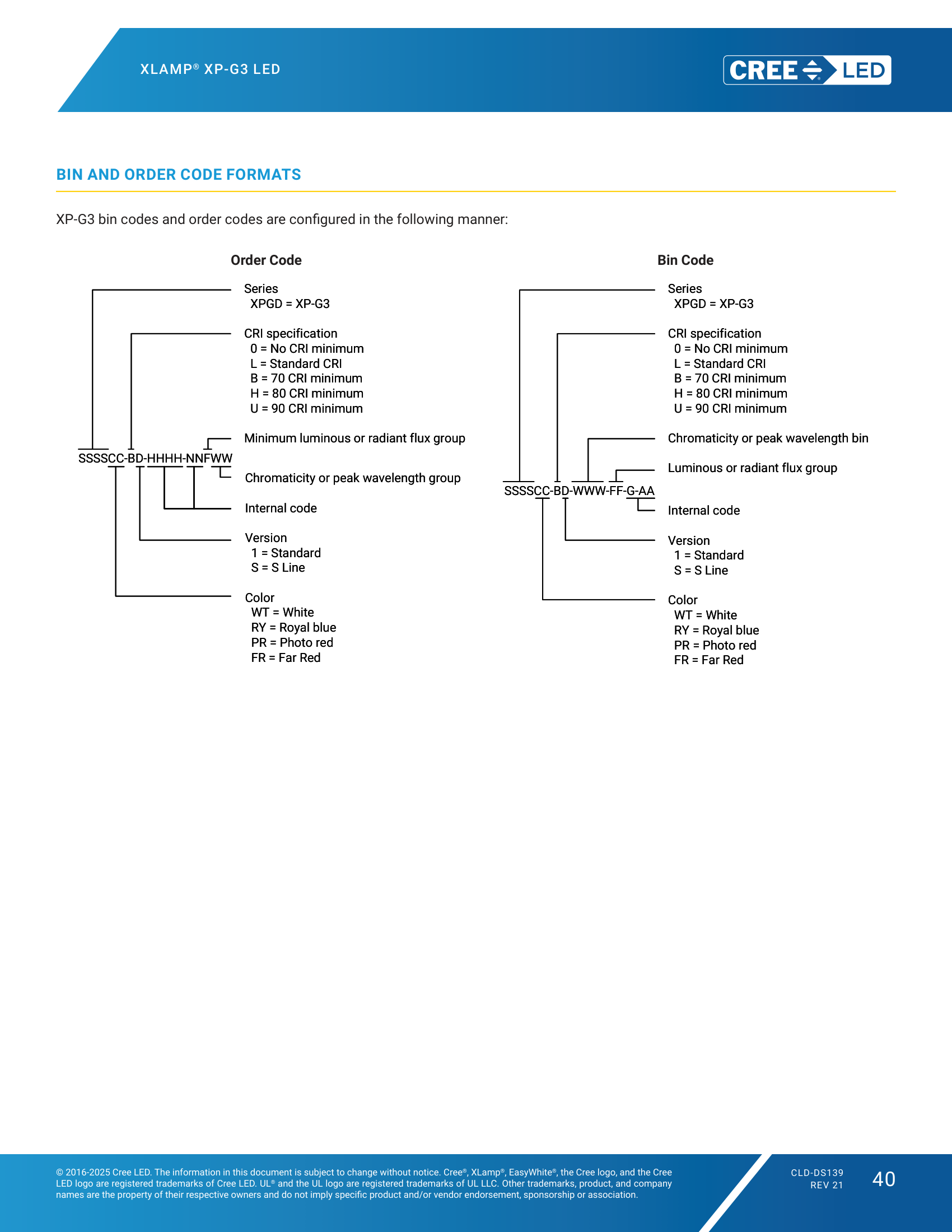

BIN AND ORDER CODE FORMATS · 完整订购编码规则与分BIN说明

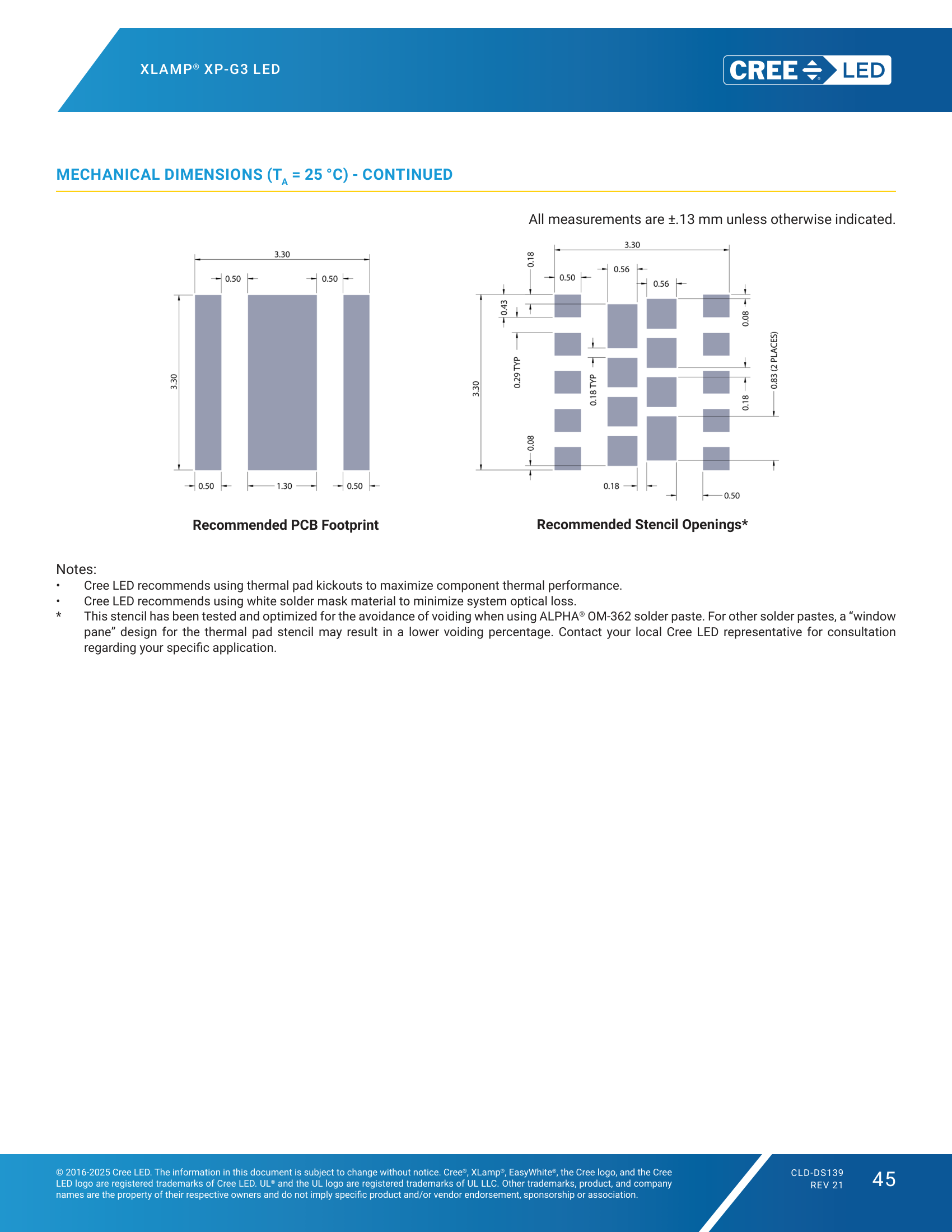

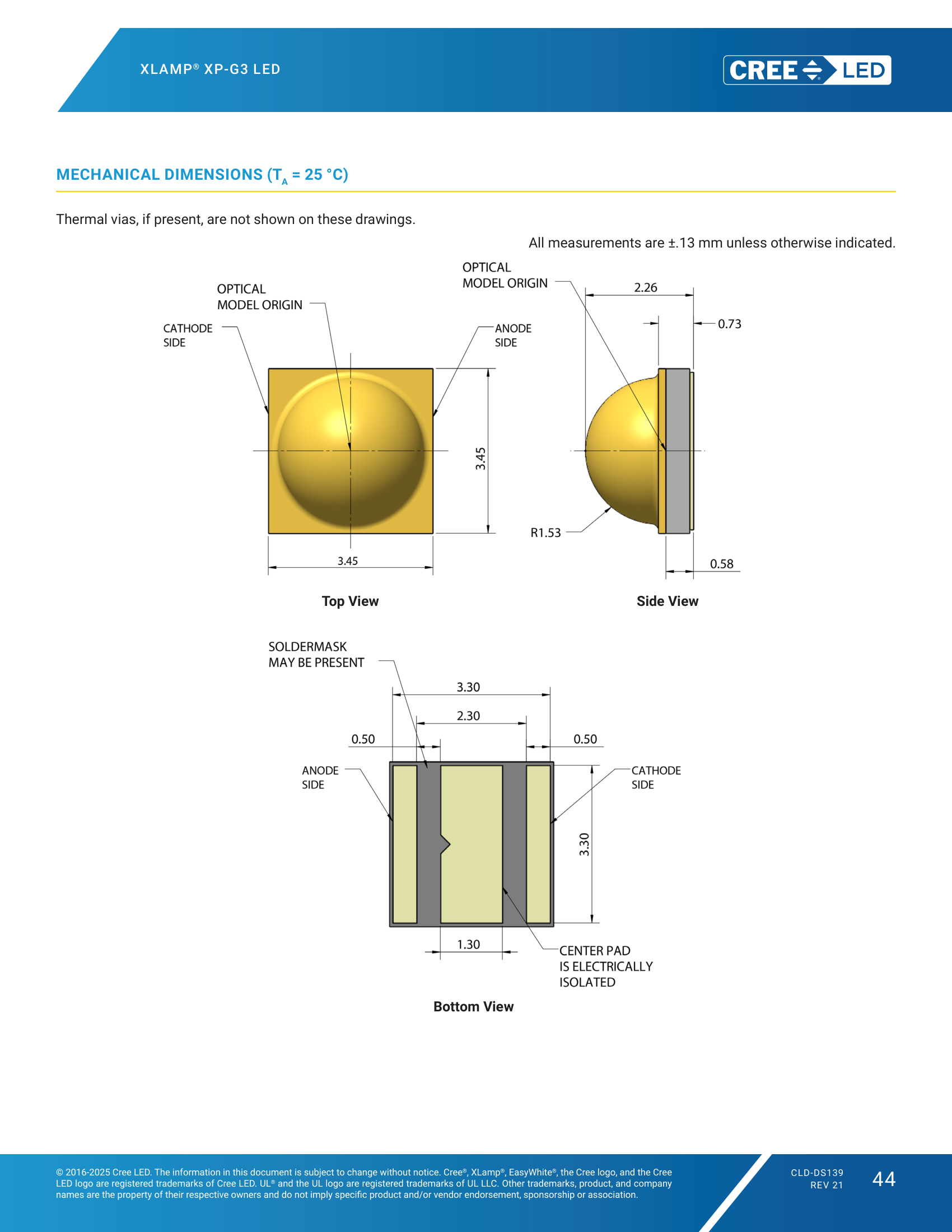

MECHANICAL DIMENSIONS · 完整封装尺寸与推荐焊盘布局
工业级品质标准，降低项目落地风险
