XP/XT标准平台 · 1.5A大电流 · 白光/皇家蓝 · 高光效选项 · 成熟生态
基于官方规格书整理 · 技术选型参考
关键参数一目了然 · 快速评估器件性能
参数均来自官方规格书 CHARACTERISTICS 章节
测试基准条件：Tj = 85℃（分bin温度）
| 分类 | 参数项 | 规格详情 |
|---|---|---|
| ⚡ 电气特性 | 最大直流驱动电流 | 白光：最大 1500 mA (1.5A) 皇家蓝：最大 1500 mA (1.5A) |
| 正向电压 (Std @350mA/85°C) | Typ 2.85 V / Max 3.1 V | |
| 正向电压 (HE @350mA/85°C) | Typ 2.77 V / Max 2.85 V | |
| 正向电压 (皇家蓝 @350mA/85°C) | Typ 2.8 V / Max 3.1 V | |
| 电压温度系数 (TcV) | 白光：-2.5 mV/°C 皇家蓝：-1.3 mV/°C |
|
| ESD 耐压 (HBM) | Class 3B (per Mil-Std-883D) | |
| 反向电压 | 最大 1 V | |
| 热阻 (结到焊点) | 白光：Typ 2.8 °C/W 皇家蓝：Typ 2.0 °C/W 测量标准：JEDEC JESD51-14 |
|
| 最大结温 (Tj) | 150 °C | |
| 封装平台 | XP/XT 行业标准平台，3.45mm × 3.45mm | |
| 焊接工艺 | 回流焊，JEDEC J-STD-020C 兼容 | |
| 💡 光学特性 | 发光视角 (FWHM) | 白光：Typ 115° 皇家蓝：Typ 130° |
| 白光显色指数 | 70 CRI / 80 CRI / 85 CRI / 90 CRI 四档可选 75 CRI Typical 标准档 |
|
| 色温选项 | 多色温可选：6200K~2200K，包含2200K暖白 | |
| 分bin温度 | 85°C 高温分bin，实际工作色温更准确 | |
| 皇家蓝波长分bin | 2.5nm 波长分bin，波长精准 | |
| 白光版本 | Standard 标准版 / High Efficacy 高光效版 (HE) | |
| 色容差分档 | ANSI兼容 / EasyWhite® 分bin | |
| 🔥 热学特性 | 热阻 (结到焊点) | 白光 Typ 2.8 °C/W；皇家蓝 Typ 2.0 °C/W per JEDEC JESD51-14 |
| 最大结温 (Tj) | 150 °C | |
| 分bin温度 | 85°C 高温分bin，更贴近实际工作温度 | |
| 📐 机械特性 | 封装尺寸 | 3.45mm × 3.45mm XP/XT标准平台 详见图纸尺寸（公差±0.13mm） |
| 封装特点 | 紧凑型成熟封装，行业标准尺寸，生态完善 | |
| 设计优势 | 简化设计流程，缩短产品上市时间 | |
| 包装方式 | 卷带包装，适合自动化贴片生产 | |
| 货架寿命 | ≤30°C/85%RH 下无限期货架寿命 |
标准平台大功率，成熟可靠应用广
LED灯泡、筒灯、射灯、面板灯、路灯、庭院灯、泛光灯
普通LED可靠性差，寿命短；光效低，耗电多；色温不准，显色差；平台不成熟，开发周期长
手电筒、头灯、露营灯、应急灯、工作灯、移动照明
普通LED光强弱，亮度不够；可靠性差，户外容易坏；散热不好，高亮很快降档
传统灯具LED改造、光源升级、替换灯珠、节能改造、 Retrofit
传统灯具改造难度大，尺寸不匹配；光效提升不明显；可靠性差，维护成本高
植物生长灯、大棚补光灯、水培照明、室内种植、园艺照明
普通LED波长不准，植物吸收效率低；光强弱，补光效果差；可靠性差，温室环境寿命短

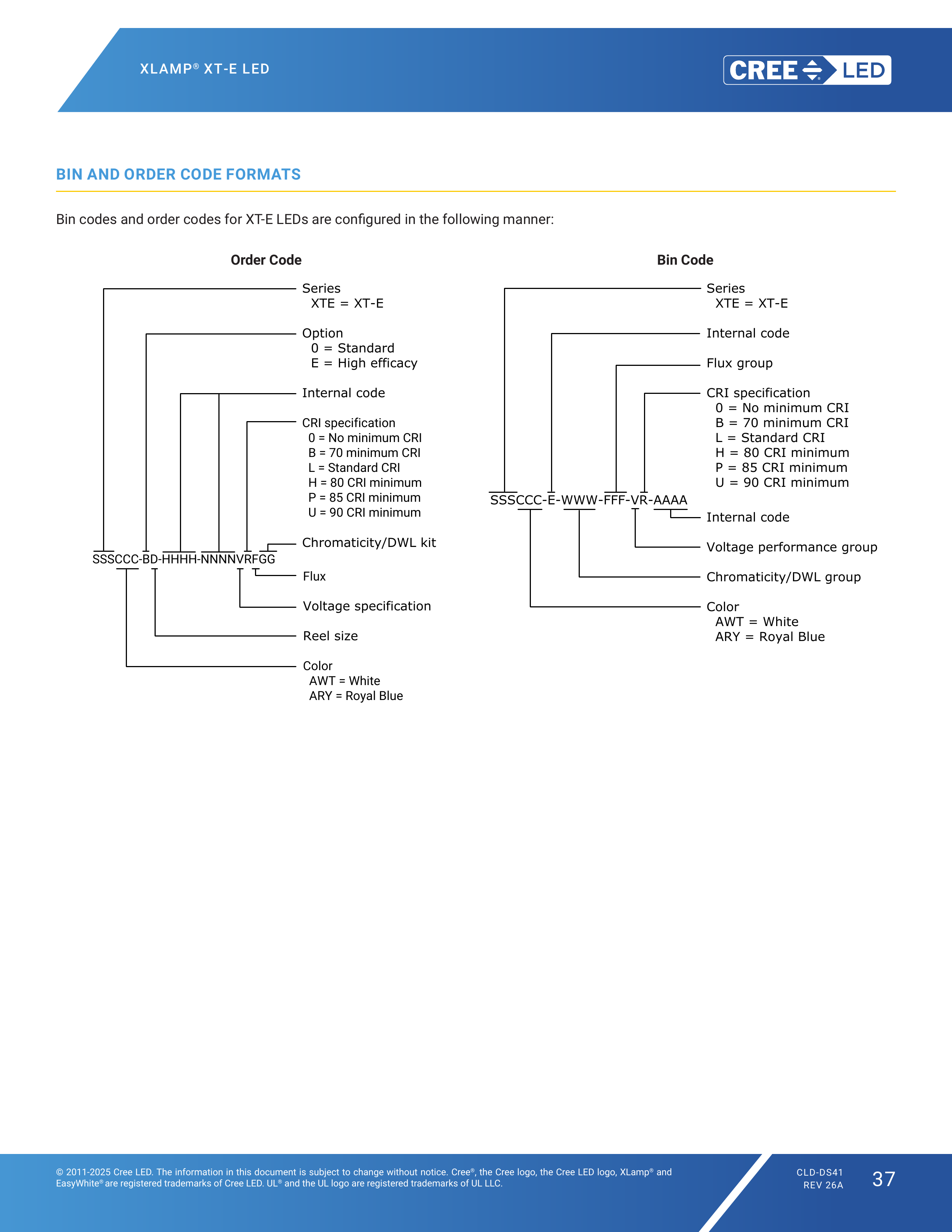

BIN AND ORDER CODE FORMATS · 完整订购编码规则与分BIN说明

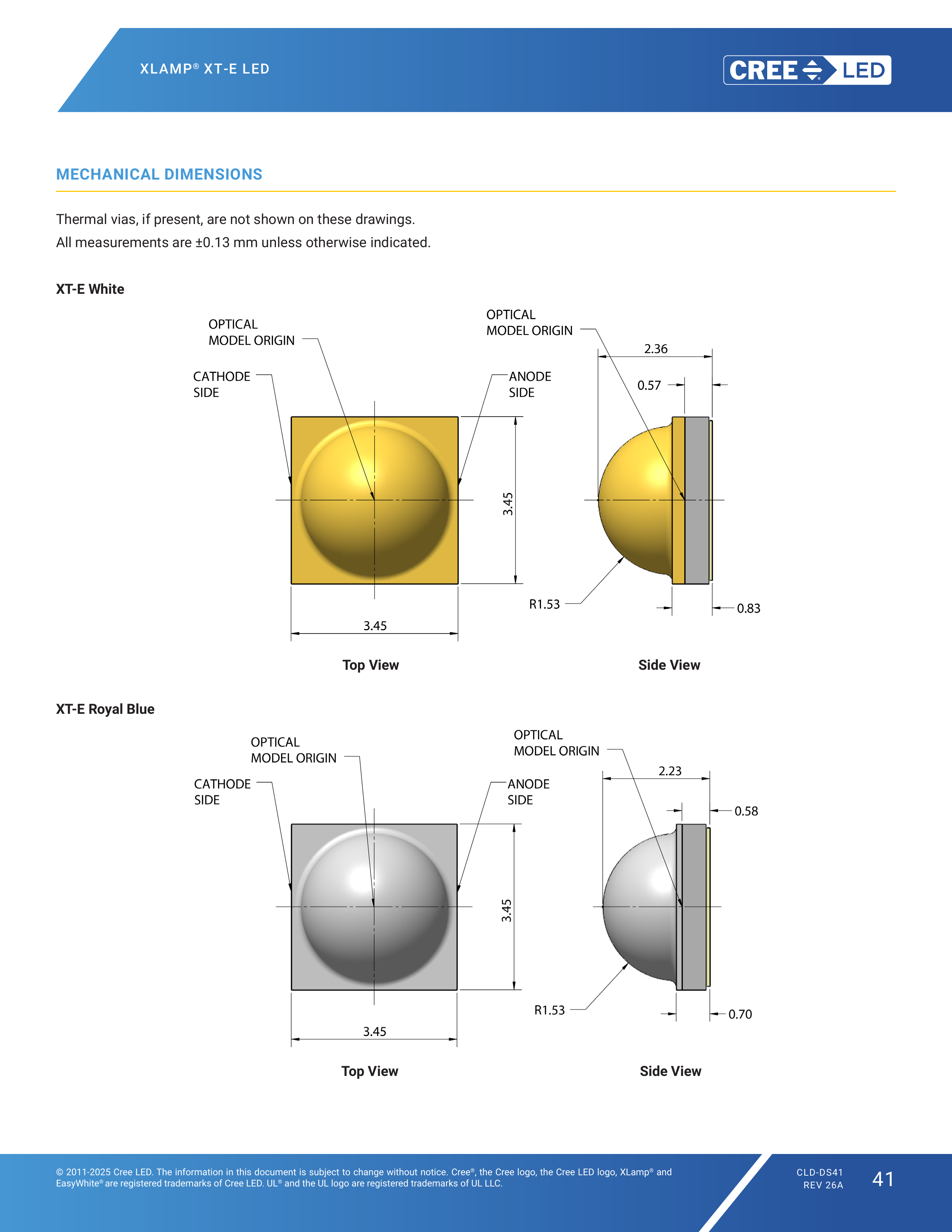

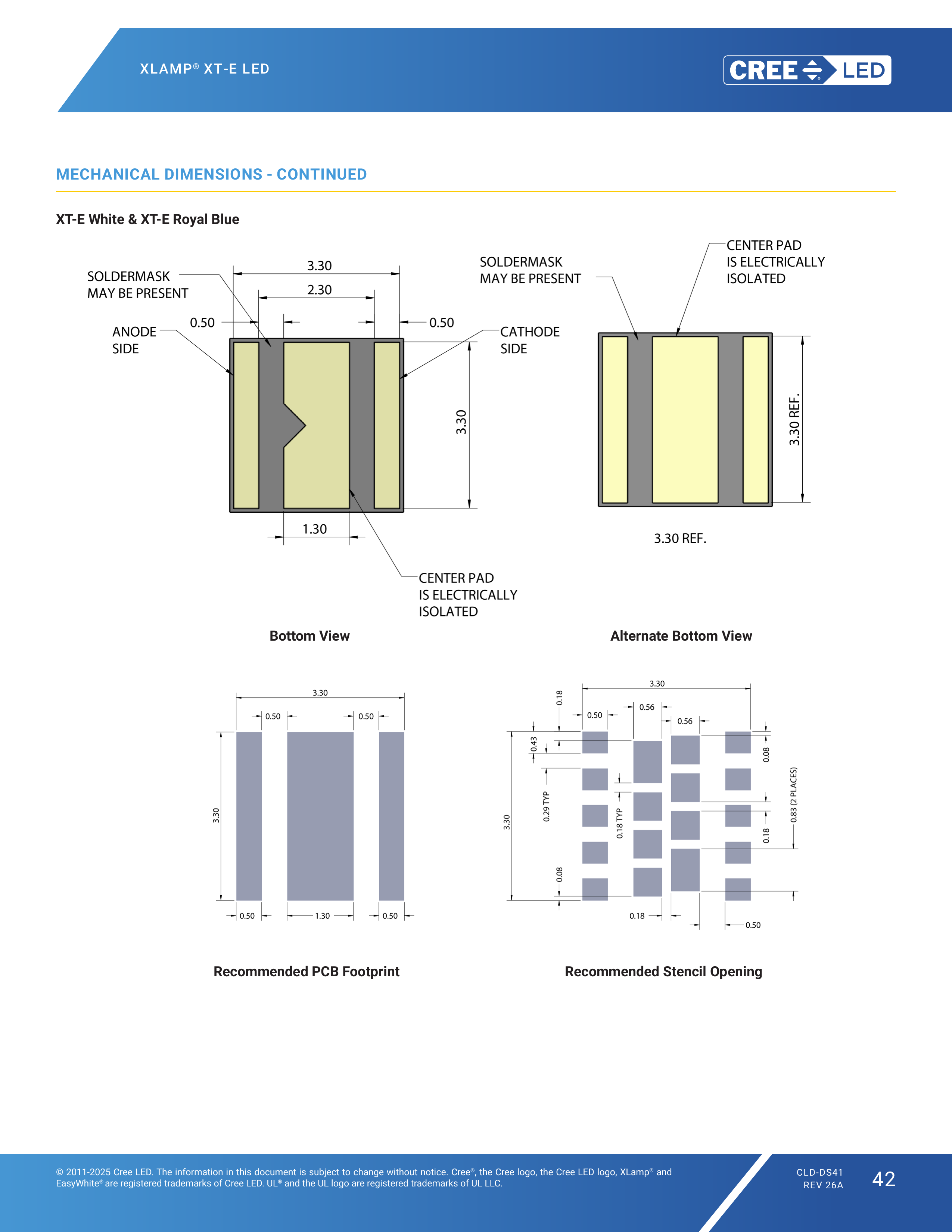

MECHANICAL DIMENSIONS · 完整封装尺寸与推荐焊盘布局
所有尺寸公差 ±0.13mm（除非另有说明）
工业级品质标准，降低项目落地风险
